Mikä on CNC: n hionta

Koko opas CNC: n hiontaan

Hallitse nykyaikaisten CNC -hiontaprosessien tarkkuus, tekniikka ja sovellukset teollisuuden valmistuksen huippuosaamiseen.

±0.1μm

Tyypillinen tarkkuus

98%

Materiaalien käyttö

50+

Materiaalityypit

20,000+

RPM -kyky

Johdanto CNC: n hiontaan

Tämän tarkkuuden koneistusprosessin perusteiden ymmärtäminen, joka on mullistanut valmistuksen

Mikä on CNC -hiominen?

CNC -hionta on tarkkuuskoneiden koneistusprosessi, joka käyttää tietokoneen numeerista ohjausta (CNC) hiontakoneiden käyttämiseen ja hallintaan. Tämä edistyksellinen tekniikka mahdollistaa erittäin tarkan materiaalin poistamisen kuluttamalla kiertävällä hiontapyörällä. Toisin kuin manuaalinen hionta, hionta tarjoaa johdonmukaiset tulokset, monimutkaiset geometriat ja erinomaiset pintapintaiset, jotka ovat välttämättömiä nykyaikaisessa valmistuksessa.

Termi "CNC" tarkoittaa tietokoneen numeerista hallintaa, mikä tarkoittaa, että hiomatoimintoja ohjataan esiohjelmoitujen tietokoneohjelmien avulla manuaalisesti käytettäessä. Tämä automatisointi tekee jauhamisesta erittäin tehokkaan ja toistettavan, jopa monimutkaisille osille, jotka vaativat tiukkoja toleransseja.

CNC -hionnassa hiontapyörä toimii leikkausvälineenä, poistaen pienet materiaalirit työkappaleesta. Pyörän pinnan hankaavat hiukkaset suorittavat leikkaustoimenpiteen, mikä tekee tästä prosessista ihanteellisen suuren tarkkuuden ja hienon pinnan viimeistelyn saavuttamiseksi. CNC -hionta voidaan levittää moniin materiaaleihin, mukaan lukien metallit, keramiikka, muovit ja komposiitit.

Historiallinen kehitys

CNC -hionnan kehitys on rinnakkain edistymistä tietotekniikan ja valmistusprosessien suhteen. Vaikka manuaalinen jauhatus on ollut olemassa jo vuosisatojen ajan, John T. Parsonsin ja Frank L. Sulen ovat kehittäneet 1940- ja 1950 -luvuilla ensimmäiset numeeriset ohjauskoneet (NC) ja 1950 -luvulla yhteistyössä Massachusetts Institute of Technology of Technology (MIT) kanssa.

Nämä varhaiset NC -koneet loivat perustan nykyaikaisille CNC -järjestelmille. Siirtyminen NC: stä CNC: hen tapahtui 1970 -luvulla ottamalla käyttöön mikroprosessorit, mikä mahdollisti monimutkaisemman ohjelmointin ja suuremman joustavuuden. 1980 -luvulle mennessä hiomakoneista oli tullut yleistä tarkkuuden valmistusympäristöissä.

Nykypäivän CNC-hiomajärjestelmät sisältävät edistyneitä ominaisuuksia, kuten mukautuva ohjaus, nopea kara, hienostuneet anturit ja integrointi tietokoneavusteiseen suunnitteluun (CAD) ja tietokoneavustettujen valmistusohjelmistojen (CAM) ohjelmistoihin, mikä tekee välttämättömän tekniikan jauhamisen aloilla, jotka vaativat tarkastuskomponentteja.

The Grinding Action

Hiomatoiminta

CNC -hionta käyttää hankaavia hiukkasia materiaalin poistamiseen äärimmäisellä tarkkuudella, jolloin luomalla sileät pintapintaiset ja tiukka toleranssit.

CNC: n jauhamisen tärkeimmät edut

Parempi tarkkuus (jopa ± 0,1 mikrometriä)

Erinomainen pinnan laatu

Korkea toistettavuus ja johdonmukaisuus

Kyky koneistaa monimutkaisia geometrioita

Vähentynyt ihmisen virhe verrattuna manuaaliseen hiontaan

Kuinka CNC -hiominen toimii

CNC -hionta toimii hankauksen periaatteessa, jossa kovat, terävät hiukkaset poistavat pienet sirut työkappaleen pinnalta. Prosessi alkaa halutun osan CAD -mallilla, joka muunnetaan CAM -ohjelmaksi, joka sisältää tiettyjä ohjeita hiomakoneelle.

Tämä ohjelma ohjaa jauhatuspyörän liikkumista suhteessa työkappaleen useita akseleita pitkin (tyypillisesti 3 - 6 akselia), säätelevät parametreja, kuten syöttönopeutta, pyörän nopeutta, leikkaussyvyyttä ja jäähdytysnesteen käyttöä. Hiomapyörä, joka koostuu hiomajyvistä, jotka on sidottu yhteen, pyörii suurilla nopeuksilla-usein välillä 3 000-20 000 rpm riippuen sovelluksesta.

Kun pyörä on kosketuksissa työkappaleen kanssa, materiaaliin leikattuja hiomihiukkasia poistaen pienet sirut. Jäähdytysnestettä levitetään jatkuvasti lämmön vähentämiseksi, roskien huuhtelemiseksi ja leikkaustoimenpiteen voitelemiseksi. Tämä auttaa estämään sekä työkappaleen että hiontapyörän lämpövaurioita, varmistaen mittavakauden ja pidentäen pyörän käyttöikää.

CNC -hionta

Kattava yleiskatsaus erilaisista CNC -hiomatekniikoista ja niiden erityisistä sovelluksista

Lieriömäinen CNC -hiominen

Sylinterimäistä CNC -hiontaa käytetään lieriömäisten tai kartiomaisten pintojen tuottamiseen. Työkappale pyörii akselinsa ympäri, kun hiontapyörä poistaa materiaalia luomalla tarkkoja ulkoreunoja. Tämän tyyppistä hiontaa käytetään yleisesti akseleihin, sauvoihin ja lieriömäisiin komponentteihin.

Tärkeimmät variaatiot:

• Ulkoinen lieriömäinen hiominen

• Sisäinen lieriömäinen hiominen

• Yleinen lieriömäinen hiominen

• Keskimmäisen lieriömäinen hionta

Pinta -CNC -hionta

Pinta -CNC -hionta on suunniteltu tuottamaan litteitä, sileitä pintoja työkappaleissa. Hiomapyörä pyörii vaakasuoralla akselilla, kun työkappale liikkuu sen alla, joko edestakaisin tai pyörii. Tämä monipuolinen hiontamenetelmä voi luoda tarkan tasaisuuden ja pinnan viimeistelyt.

Tärkeimmät variaatiot:

• Vaakakaran pinnan hiominen

• Pystysuora karan pinnan hiominen

• Creep -syöttöpinnan hionta

• Kiertopinnan hionta

Työkalu ja leikkuri CNC -hiominen

Työkalu ja leikkuri CNC -hionta on erikoistunut valmistus- ja kunnostustyökalujen, kuten päätymyllyjen, porausten ja uudelleenkyselyjen, valmistukseen. Tämä tarkka jauhamuoto luo monimutkaiset työkalugeometriat, joissa on tarkat leikkuureunat ja helpotuskulmat optimaalisen suorituskyvyn saavuttamiseksi.

Yleiset sovellukset:

• Pääty myllyn valmistus ja teroitukset

• Poraa bitin tuotanto ja kunnostaminen

• Vaihteen leikkurien teroitus

• Erityinen muoto työkalujen luominen

Keskimmäisen CNC -hionta

Keskimmäisen CNC -hionta on prosessi, jossa työkappalaa tukee lepoterä sen sijaan, että sitä pidetään keskuksen välillä. Materiaalia syötetään pyörivän jauhatuspyörän ja säätöpyörän väliin, mikä säätelee pyörimistä ja syöttönopeutta. Tämä tehokas hiontamenetelmä on ihanteellinen suuren määrän tuotantoon.

Tärkeimmät edut:

• Korkea tuotantoaste

• tasainen mittatarkkuus

• Pieni asennusaika

• Kyky jauhaa pitkiä, ohuita työkappaleita

Vaihde CNC: n hionta

Vaihde CNC -hionta on erikoistunut prosessi hammashampaiden viimeistelemiseksi tarkkoihin mittoihin ja pintapintaisiin. Tämäntyyppinen hionta parantaa vaihteen tarkkuutta, vähentää melua ja pidentää käyttöiän luomalla tarkkoja hammasprofiileja, lyijykulmia ja sävelkorkeuden halkaisijoita.

Yleiset tekniikat:

• Muodon hionta

• Hiontaa

• Profiilin hionta

• Vaihteiden viimeistelyn hiominen

Jig cnc hionta

JIG CNC -hiontaa käytetään tarkkojen reikien, rakojen ja ääriviivojen luomiseen. Tässä erikoistuneen hiontaprosessin avulla pienen halkaisijan hiomapyörät tuottavat monimutkaisia muotoja ja ominaisuuksia, joissa on tiukka toleranssit, joita käytetään usein työkaluihin, suoniin ja tarkkuuslaitteisiin.

Tärkeimmät ominaisuudet:

• Reiän halkaisijat välillä 0,1 mm - 100 mm+

• Paikannustarkkuus jopa ± 0,001 mm

• monimutkainen muodonmuodostus

• Tarkka syvyyden hallinta

Oikean CNC -hiontaprosessin valitseminen

Asianmukaisen hiontamenetelmän valitseminen riippuu useista tekijöistä, mukaan lukien työkappaleen geometria, materiaali, vaadittavat toleranssit, pinnan viimeistely ja tuotantotilavuus. Alla oleva taulukko tarjoaa ohjeita oikean hiontaprosessin valitsemiseksi tietyille sovelluksille:

Hiontatyyppi	Paras jhk	Tyypilliset toleranssit	Pintapinta (RA)
Lieriömäinen	Akselit, sauvat, lieriömäiset osat	± 0,001 mm	0.02-0.8μm
Pinta	Litteät pinnat, lautaset	± 0,002 mm	0.04-1.6μm
Työkalu	Leikkaustyökalut, päätymyllyt, porat	± 0,0005 mm	0.02-0.4μm
Keskeinen	Suuren määrän lieriömäiset osat	± 0,0015 mm	0.04-0.8μm
Varusteet	Hammaspyörät	± 0,0005 mm	0.02-0.4μm
Jigi	Reiät, ääriviivat, monimutkaiset muodot	± 0,0002 mm	0.04-0.8μm

CNC -hiomaprosessi

Yksityiskohtainen erittely CNC: n jauhamiseen liittyvistä vaiheista suunnittelusta valmiiksi osaan

Suunnittelu ja suunnittelu

CNC -hiomaprosessi alkaa osan suunnittelusta CAD -ohjelmistolla. Insinöörit määrittelevät mitat, toleranssit, pintavaatimukset ja materiaalien eritelmät. Nämä suunnittelutiedot muodostavat perustan hiontakoneen ohjelmoinnille.

Materiaalin valinta on kriittistä tässä vaiheessa, koska erilaiset materiaalit (teräs, alumiini, keramiikka jne.) Vaativat erityiset jauhatusparametrit ja pyörävalinnat optimaalisten tulosten saavuttamiseksi.

Nokka -ohjelmointi

CAD -malli tuodaan CAM -ohjelmistoon, jossa CNC -hiomaohjelma kehitetään. Tähän sisältyy sopivien jauhamisstrategioiden valitseminen, työkalujen polkujen määritteleminen, karan nopeuksien asettaminen, syöttönopeudet ja leikkausten syvyys.

Ammattitaitoiset ohjelmoijat optimoivat työkalupolun syklin ajan minimoimiseksi ja varmistaen samalla osan laadun. Ohjelma sisältää kaikki tarvittavat liikkeet ja toiminnot hiontakoneelle osan tuottamiseksi tarkasti.

Koneen asetukset

Ennen CNC: n hionta alkaa koneen käyttäjä valmistaa työtilan asentamalla asianmukainen hiomapyörä, asettamalla työlaitteet (istuimet, keskukset, kalusteet) ja koneen kalibroinnin tarkistaminen.

Hiomaohjelma ladataan koneen ohjausjärjestelmään, ja kuivaa ajoa voidaan suorittaa mahdollisten törmäysten tai ohjelmointivirheiden tarkistamiseksi. Jäähdytysnestejärjestelmät tarkistetaan ja valmistetaan myös käyttöä varten.

Hionta

Hiomatoiminnan aikana kone suorittaa ohjelmoidut työkalupolut erittäin tarkasti. Hiomapyörä pyörii määritellyillä nopeuksilla liikkuessaan suhteessa työkappaleen materiaalin poistamiseksi suunnitteluvaatimusten mukaisesti.

Jäähdytysnestettä levitetään jatkuvasti lämmön häviämiseen ja hioma -hiomisen huuhtelun poistamiseen. Nykyaikaiset hiontakoneet sisältävät usein anturit, jotka seuraavat prosessia ja tekevät pieniä säätöjä optimaalisen suorituskyvyn ylläpitämiseksi.

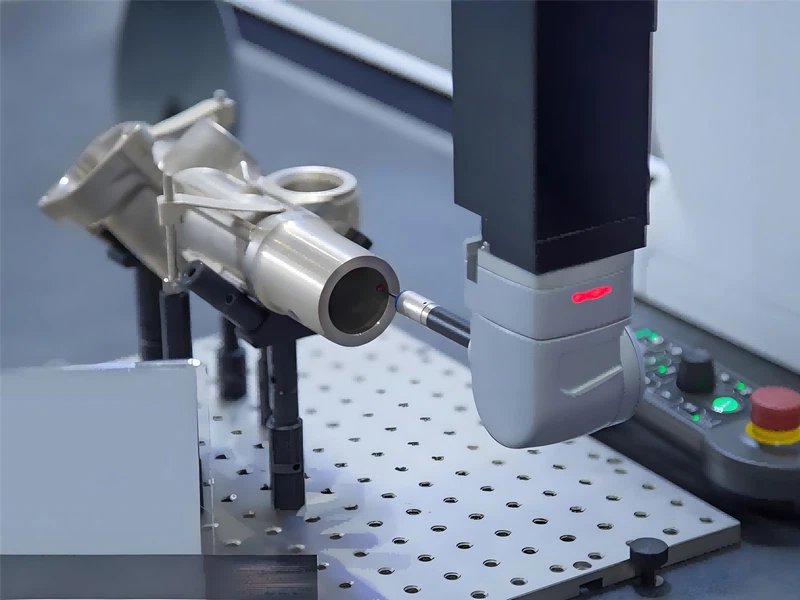

Tarkastus ja laadunvalvonta

Hiontaa sen jälkeen valmis osa tarkastaa tarkan mittauslaitteet, kuten koordinaattimittauskoneet (CMMS), mikrometrit ja pintapinta -testaajat mittatarkkuuden ja pinnan laadun tarkistamiseksi.

Tilastollisen prosessinhallinnan (SPC) menetelmiä voidaan käyttää hiomisprosessien seuraamiseen ja parantamiseen ajan myötä, mikä varmistaa yhdenmukaisen laadun ja vähentää romunopeuksia.

Kriittiset parametrit CNC: n hiomisessa

Useat keskeiset parametrit vaikuttavat jauhatusprosessin tulokseen, mikä vaikuttaa sekä osan laatuun että tuotannon tehokkuuteen. Näiden parametrien asianmukainen valinta ja hallinta ovat välttämättömiä onnistuneille CNC -hiomatoimille:

Pyöränopeus

Tyypillisesti 3 000-20 000 rpm pyörätyypistä, materiaalista ja halutusta viimeistelystä riippuen. Suuremmat nopeudet tuottavat yleensä parempia pintapintaisia.

Syötteenopeus

Nopeus, jolla työkappale tai pyörä liikkuu jauhamisen aikana. Pienet syöttönopeudet parantavat tarkkuutta ja pinnan viimeistelyä, mutta lisäävät sykliä.

Leikkaussyvyys

Poistetun materiaalin määrä passia kohti. Useat valonpäästöt ovat usein parempia kuin yksi raskas kulku jauhamisessa tarkkuuden ylläpitämiseksi.

Pyöräkastike

Hiomapyörän teroittamisprosessi sen leikkaustehokkuuden ylläpitämiseksi. Oikea pukeutuminen on kriittistä johdonmukaisille jauhatustuloksille.

Jäähdytysnesteen sovellus

Virtausnopeus, paine ja suunta vaikuttavat lämmön hajoamiseen ja swarf -poistoon. Oikea jäähdytysnesteen levitys estää lämpövaurioita jauhamisen aikana.

Hiontapyörän valintakertoimet

Oikean hiontapyörän valitseminen on ratkaisevan tärkeää tehokkaan CNC -hiontaan. Valinta riippuu useista tekijöistä:

Hiomatyyppi

Alumiinioksidi
Piikarbidi
Kuutio boorinitridi (CBN)
Timantti

Viljakoko

Karkea (8-60)
Keskipitkä (80-180)
Hieno (220-600)
Erittäin hieno (800-2000)

Sidostyyppi

Lasitettu
Harrinoidi
Kumi
Metalli

Pyörän kovuus

Näiden tekijöiden oikea yhdistelmä varmistaa tehokkaan materiaalien poistoa, pitkän pyörän käyttöiän ja optimaalisen pinnan CNC -hiomatoimissa.

CNC -hiomakoneet

Yleiskatsaus modernissa CNC -hiomistoiminnassa käytetyistä laitteista

CNC -hiomakoneen komponentit

Karajärjestelmä

Kara pitää ja kiertää jauhatuspyörää tarkalla nopeudella. Korkean tarkkuuden laakerit ja edistyksellinen moottoritekniikka nykyaikaisissa hiontakoneissa varmistavat minimaalisen runoutin ja yhdenmukaisen suorituskyvyn.

Akseli -asemat

CNC-hiomakoneissa on servovetoiset akselit (tyypillisesti 3-6 akselia), jotka tarjoavat tarkan liikkeen hallinnan. Lineaariset oppaat ja palloruuvit varmistavat sileän, tarkan sijainnin minimaalisella takaiskulla.

Hallintajärjestelmä

CNC -ohjausprosessoi hiontaohjelma ja muuntaa sen koneen liikkeiksi. Nykyaikaiset ohjaimet Ominaisuudet käyttäjäystävälliset rajapinnat, edistyneet simulaatioominaisuudet ja diagnostiikkatoiminnot hiomistoiminnoissa.

Työntekijöiden laitteet

Istuimet, keskukset, kalusteet ja visiot kiinnittävät työkappaleen hionnan aikana. Valinta riippuu osan geometriasta ja sen on annettava jäykkää tukea minimoimalla vääristymät.

Jäähdytysnestejärjestelmä

Pumput, suuttimet ja suodatusjärjestelmät toimittavat jäähdytysnesteen hiomavyöhykkeelle, vähentämällä lämpöä, huuhtelujätteitä ja voitelua leikkuutoiminta hiomisprosesseissa.

Pukujärjestelmä

Hiomapyörän teroittamiseen ja siirtämiseen tarkoitetut laitteet sen muodon ja leikkaustehokkuuden ylläpitämiseksi. Joissakin hiontakoneissa on automaattiset sidosjaksot.

Johtavat CNC -hiomakoneiden valmistajat

Stuer

Sveitsiläinen valmistaja, joka tunnetaan tarkkaan lieriömäisistä jauhatuskoneista. Studer tarjoaa valikoiman malleja ulkoisiin, sisäisiin ja yleisiin hiomissovelluksiin edistyneillä ohjausjärjestelmillä.

Erikoistuminen: lieriömäinen jauhatus, työkalun jauhaminen

Avaintekniikat: S121, S141, S33 -hiomakoneet

Makino

Japanilainen yritys, joka tarjoaa edistyneitä hiomaratkaisuja eri toimialoille. Makinon hiomakoneet tunnetaan tarkkuudestaan, luotettavuudestaan ja innovatiivisista tekniikoista.

Erikoistuminen: Pinnan jauhaminen, monimutkainen ääriviivat hionta

Tärkeimmät tekniikat: G-sarjan hiomakeskukset

Okuma

Maailmanlaajuinen johtaja työkalujen valmistuksessa Okuma tuottaa monipuolisia hiomakoneita, jotka kykenevät käsittelemään komplekseja, joilla on erittäin tarkkuus ja tehokkuus.

Erikoistuminen: Moniakselin hiominen, kääntörakeiden yhdistelmät

Avaintekniikat: GI-20N, GA-26W CNC-hiomakoneet

Fanuc

Ensisijaisesti CNC-ohjaimille tunnettu FANUC valmistaa myös korkean suorituskyvyn CNC-hiomakoneita, jotka on integroitu edistyneisiin ohjausjärjestelmiin optimaalisen suorituskyvyn saavuttamiseksi.

Erikoistuminen: Robottiset jauhamisolut, automatisoidut järjestelmät

Tärkeimmät tekniikat: Robogrind, älykkäät hiomajärjestelmät

Reishauer

Sveitsiläinen yritys, joka on erikoistunut korkean tarkkuuden varusteisiin CNC-hiomakoneisiin. Reishauerin tuotteita käytetään laajasti auto- ja ilmailualan teollisuudessa kriittisten vaihteiden komponentteihin.

Erikoistuminen: Vaihteiden jauhaminen, viistevaihteen hiominen

Avainteknologiat: RZ -sarja, CBN -vaihde jauhaminen

Kellenberger

Kellenberger tuottaa yli vuosisadan perintöä, ja se tuottaa tarkkaan CNC: n lieriömäisiä hiomakoneita, jotka tunnetaan niiden tukevuudesta ja tarkkuudesta vaativissa sovelluksissa.

Erikoistuminen: Universal lieriömäinen jauhaminen

Avaintekniikat: Kel-Varia, Kel-Chack Systems

Koneen valintakriteerit

Oikean CNC -hiomakoneen valitseminen vaatii useiden tekijöiden huolellista harkitsemista varmistaaksesi, että se vastaa erityisiä valmistustarpeitasi:

Osavaatimukset:Koko, geometria ja toleranssivaatimukset määräävät koneen kapasiteetin ja kokoonpanon.

Materiaalityyppi:Materiaalien kovuus ja jauhettavuus vaikuttavat vaaditulle karan voimaa ja jäykkyyttä.

Tuotantomäärä:Suuren määrän tuotanto voi vaatia erikoistuneita hiomakoneita automaatioominaisuuksilla.

Tarkkuusvaatimukset:Koneen paikannustarkkuuden ja toistettavuuden on vastattava tai ylittää osa -eritelmät.

Joustavuustarpeet:Mieti, pystyykö kone käsittelemään erilaisia osia vai onko se omistettu tietyille komponenteille.

Automaation integraatio:Valoutumistuotantoa varten etsi hiomakoneita, joissa on robottiset lastaus-/purkamisominaisuudet.

Kustannusnäkökohdat:Talden alkuinvestoinnit pitkäaikaisten käyttökustannusten kanssa, mukaan lukien ylläpito ja tarvikkeet.

CNC -hionnan sovellukset

Tutkitaan, miten CNC -hiomatekniikkaa käytetään eri toimialoilla

Autoteollisuus

CNC: n hiomisella on kriittinen rooli autojen valmistuksessa, tuottaen tarkkuuskomponentteja, joilla on tiukka toleranssit. Autoteollisuus luottaa voimakkaasti moottorin osien, voimansiirtokomponenttien ja jousituselementtien hiomiseen.

Yleiset sovellukset:

• Kampiakselit ja nokka -akselit

• Vaihteistovaihteet ja akselit

• Venttiilin varret ja nostimet

• Jarrukomponentit

• Ohjausjärjestelmän osat

Ilmailu-

Ilmailualan ala vaatii korkeinta tarkkuutta hiomaprosesseista. Komponenttien on kestävä äärimmäiset olosuhteet säilyttäen samalla tiukka toleranssit, mikä tekee jauhamisesta välttämättömäksi turvallisuuskriittisille osille.

Yleiset sovellukset:

• Turbiinin terät ja levyt

• Moottorin akselit ja laakerit

• Laskeutumikomponentit

• Hydraulijärjestelmän osat

• Rakenteelliset ilmailu-

Lääketieteellinen teollisuus

Lääketieteellisten laitteiden valmistus vaatii poikkeuksellisen tarkkuuden ja pinnan laadun, jotka molemmat toimitetaan hiomalla. Prosessia käytetään komponenttien luomiseen kirurgisiin instrumentteihin, implantteihin ja diagnostisiin laitteisiin.

Yleiset sovellukset:

• Kirurgiset työkalut ja instrumentit

• Ortopediset implantit

• Hammaskomponentit

• Lääketieteellisten laitteiden akselit

• Tarkkuuslaitteet

Työkaluteollisuus

Työkaluteollisuus riippuu CNC -hiomisesta tuottamaan ja kunnostamaan leikkaustyökaluja tarkalla geometrialla. CNC -hionta varmistaa, että työkaluilla on tarkkoja leikkuureunoja, helpotuskulmia ja mitat optimaalisen suorituskyvyn saavuttamiseksi.

Yleiset sovellukset:

• Pääty myllyt ja harjoitukset

• Reamerit ja hanat

• kuolee ja muotit

• Karbidisisät

• Muoto työkalut ja leikkurit

Energiateollisuus

Sekä perinteinen että uusiutuvan energian sektorit käyttävät CNC -hiontaa kriittisiin komponentteihin. Hiomatarkkuus varmistaa tehokkaan energiantuotannon ja kalliiden laitteiden pitkän käyttöiän.

Yleiset sovellukset:

• Generaattoriakselit ja roottorit

• Tuuliturbiinikomponentit

• Vesivoiman turbiiniosat

• Vaihteistot energiajärjestelmille

• Pumppaa öljyä ja kaasua

Kanta

Laakerin valmistus on yksi suurimmista CNC -hiontatekniikan käyttäjistä. Laakereiden suorituskyky ja elinkaari riippuvat täysin rodun, rullien ja muiden komponenttien jauhamisen avulla saavutetusta tarkkuudesta.

Yleiset sovellukset:

• Kilpailut (sisä- ja ulompi)

• Kuulalaakerit ja rullat

• työntölaakerit

• Tarkkuuslaakerin häkit

• kapenevat rullakomponentit

CNC: n hionta prosessoidut materiaalit

CNC -hionta voi käsitellä laajan materiaalin valikoiman, jokainen vaatii erityisiä parametreja ja pyörävalintoja optimaalisten tulosten saavuttamiseksi. Alla olevassa taulukossa hahmotellaan yleisiä materiaaleja ja niiden jauhatusominaisuuksia:

Materiaali	Kovuus (HRC)	Hiomatyyppi	Hiontaominaisuudet
Hiiliteräs	15-65	Alumiinioksidi	Hyvä jauhettavuus, yhdenmukaiset tulokset vakiohjausparametreilla
Seosteräs	20-68	Alumiinioksidi, CBN	Kohtalainen jauhevuus voi vaatia erikoistuneita pyöriä korkealla seospitoisuudelle
Ruostumaton teräs	15-55	Alumiinioksidi, CBN	Yleinen työvaikutus vaatii asianmukaista jäähdytysnestettä ja pyörien valintaa hiomisessa
Valurauta	15-35	Piharbidi, alumiinioksidi	Hyvä jauhevuus, tuottaa hankaavaa pölyä, joka vaatii tehokasta uuttamista
Titaaniseokset	30-45	CBN, timantti	Alhainen lämmönjohtavuus vaatii huolellista hiontaa palaamisen estämiseksi
Keramiikka	65-80+	Timantti	Hauras materiaalit, jotka vaativat valonleikkauksia ja erityisiä hiomistekniikoita
Karbidit	75-90	Timantti	Erittäin kovat, vaativat timanttipyöriä ja erikoistuneita jauhamisparametreja

Advanced Technologies ja Trends

CNC: n jauhamisen ja nousevien innovaatioiden tulevaisuus alalla

Digitalisointi CNC: n hiomisessa

Valmistuksen digitaalinen muutos mullistaa CNC: n hiomaprosesseja. Nykyaikaiset hiontakoneet ovat yhä enemmän yhteydessä, ja anturit ja Internet-ominaisuudet tarjoavat reaaliaikaisen tiedon suorituskyvystä, pyörän kulumisesta ja prosessiolosuhteista.

Tämä digitalisointi mahdollistaa ennustavan ylläpidon, jossa mahdolliset ongelmat tunnistetaan ennen kuin ne aiheuttavat seisokkeja. Data Analytics -alustat prosessoivat jauhatusparametrit ja suorituskykymittarit jauhatusprosessien optimoimiseksi, laadun parantamiseksi ja kustannusten vähentämiseksi.

Automaatio ja teollisuus 4.0

Automaatio on yhä yleisempi CNC: n hiomatoimissa. Robottiset lastaus- ja purkamisjärjestelmät mahdollistavat valonmuutostuotannon, maksimoimalla koneen hyödyntäminen ja vähentämällä työvoimakustannuksia. Nämä järjestelmät voivat käsitellä monimutkaisia osankäsittelyskenaarioita ja sopeutua eri osageometrioihin vähäisellä vaihtoaikalla.

Teollisuuden 4.0 kehyksen sisällä hiomakoneet integroituvat älykkäisiin tehtaisiin, jotka kommunikoivat muiden laitteiden ja järjestelmien kanssa koko tuotantovirran optimoimiseksi. Fyysisten jauhatusjärjestelmien digitaaliset kaksoset-virtuaaliset kopiot prosessisimulaatioon, optimointiin ja seurantaan reaaliajassa.

Mukautuvat ohjausjärjestelmät

Seuraavan sukupolven CNC-hiomakoneissa on edistyneitä adaptiivisia ohjausjärjestelmiä, jotka seuraavat jatkuvasti jauhatusprosessia ja tekevät reaaliaikaisia säätöjä. Nämä järjestelmät voivat kompensoida muuttujia, kuten pyörien kulumista, materiaalien kovuusvaihteluita ja lämpölaajennusta, varmistaen yhdenmukaiset tulokset koko tuotanto -ajoissa.

Hioma -aineiden mukautuvat säätimet käyttävät antureita voimien, värähtelyjen ja akustisten päästöjen mittaamiseen, syöttönopeuksien ja karan nopeuksien säätämiseen optimaalisten jauhatusolosuhteiden ylläpitämiseksi.

SuperAbraasiivinen tekniikka

Superabrasiivisten jauhatuspyörien (Diamond ja CBN) käyttöönotto kasvaa CNC -hiomissovelluksissa. Nämä pyörät tarjoavat erinomaisen suorituskyvyn verrattuna tavanomaisiin hioma-aineisiin, joiden käyttöikä on pidempi, nopeammat materiaalien poistosuhteet ja paremmat pintapintaiset-etenkin käsitellessä kovia materiaaleja.

Superabrasiivisen sidostekniikan edistysaskeleet laajentavat niiden käyttöaluetta hiomisessa, mikä tekee niistä kustannustehokkaita lisää tuotantoskenaarioita.

AI-käyttöinen optimointi

Keinotekoista älykkyyttä ja koneoppimista sovelletaan CNC: n hiomaprosesseihin parametrien optimoimiseksi ja tulosten ennustamiseksi. AI-algoritmit analysoivat historiallisia jauhatustietoja optimaalisten parametrien määrittämiseksi uusille työpaikoille, vähentämällä asennusaikaa ja parantamalla ensimmäisen pääsyn satoa.

Koneoppimismallit voivat ennustaa työkalujen kulumisen ja jäljellä olevan käyttöikän, mahdollistaa ennakoivan ylläpidon ja vähentää suunnittelemattomia seisokkeja hiomatoimissa.

Nopea CNC-hiominen

Karantekniikan kehitys mahdollistaa korkeammat hiontanopeudet, mikä lisää merkittävästi materiaalien poistoastetta ja tuottavuutta. Nopea CNC-hionta lyhentää sykliä pitäen tarkkuutta, mikä tekee siitä houkuttelevan suuren määrän tuotantoympäristöissä.

Nämä järjestelmät vaativat erikoistuneen tasapainottamisen, jäähdytys- ja tärinänvaimennustekniikat stabiilisuuden varmistamiseksi äärimmäisellä pyörimisnopeudella CNC -hiontasovelluksissa.

Hybridi -koneistusjärjestelmät

Hioma -aineiden integrointi muihin koneistusprosesseihin (jyrsintä, kääntäminen, EDM) yksittäisiin hybridikoneisiin on saatu suosiota. Nämä järjestelmät sallivat täydellisen osankäsittelyn yhdessä asennuksessa, vähentämällä käsittelyä, parantamisen tarkkuuden vähentymisen avulla ja lyhentämällä tuotantotuotiaikoja.

Hybridi -koneet ovat erityisen hyödyllisiä monimutkaisille osille, jotka vaativat useita toimintoja pelkästään hionta.

Prosessin sisäinen metrologia

Integroidut mittausjärjestelmät ovat tulossa vakiona edistyneissä CNC -hiomakoneissa. Nämä järjestelmät suorittavat reaaliaikaiset ulottuvuuden tarkistukset jauhatusprosessin aikana, mahdollistaa välittömät korjaukset ja varmistaa, että osat täyttävät eritelmät ilman lisätarkastusvaiheita.

Hiomakoneisiin integroitu laserskannaus- ja näköjärjestelmät tarjoavat 100% tarkastuskyvyn, vähentämällä romua ja parantavat prosessien hallintaa.

CNC: n jauhamisen tulevaisuus

Hiontaa tulevaisuus leimaa lisäämällä tarkkuutta, tehokkuutta ja yhteyksiä. Kun valmistusvaatimukset vaativat edelleen tiiviimpiä toleransseja ja parempia pinta -alaisia, hiomitekniikka kehittyy vastaamaan näihin haasteisiin edistyneiden materiaalien, älykkäämpien hallintalaitteiden ja suuremman automaation avulla.

Lisääntynyt tarkkuus

Tulevat CNC-hiomakoneet saavuttavat entistä tiukemmat toleranssit, mahdollisesti nanometrin tasot, mikä mahdollistaa uudet sovellukset mikrovalmistuksessa ja edistyneissä tekniikoissa.

Kestävän kehityksen painopiste

Energiatehokkaat CNC-hiomajärjestelmät sekä hiontapyörien ja jäähdytysnesteiden kierrätys vähentävät hiomaprosessien ympäristövaikutuksia.

Taitojen parantaminen

Kun CNC -hiomakoneet muuttuvat monimutkaisemmiksi, operaattoriroolit siirtyvät kohti ohjelmointia, seurantaa ja prosessien optimointia manuaalisen toiminnan sijasta.

Kaiken kaikkiaan CNC-hionta on edelleen kriittinen tekniikka edistyneessä valmistuksessa, mikä mahdollistaa nykyaikaisen maailman käyttävien tarkastuskomponenttien tuotannon. Digitaalitekniikan, edistyneiden materiaalien ja automaation integrointi varmistaa, että hionta pysyy valmistusinnovaatioiden eturintamassa tulevina vuosina.

CNC: n hiomuresurssit

Lisätietoja ja viitteitä CNC: n jauhamisen jatko -oppimiseen

Tekniset julkaisut

RK Venkateshwaran "Precision Grinding Technology"

Kattava opas moderneihin hiontaprosesseihin, mukaan lukien CNC -hiontatekniikat ja sovellukset.

Steven Malkinin "Koneisto koneistus pyörillä"

Perusteellinen tekninen referenssi hiontapyörätekniikasta ja CNC-hiomaparametreista.

"CNC Machining Handbook" kirjoittanut Alan Overby

Kattaa jauhamisen osana laajempaa CNC -valmistuskontekstia käytännöllisillä esimerkeillä.

Richard Komanduri "Hioma koneistusprosessit"

Edistynyt hiomaprosessien käsittely, mukaan lukien jauhamisen teoreettiset ja käytännölliset näkökohdat.

Teollisuusjärjestöt ja standardit

Amerikkalainen koneinsinöörien yhdistys (ASME)

Kehittää standardeja mitattoleranssien ja CNC: n hiomisessa merkityksellisiä pintapinta -alaisia.

Kansainvälinen standardisointiorganisaatio (ISO)

Julkaisee ISO 13004: 2016, joka peittää hiomapyörän turvallisuuden ja ISO 2808 pinnan tekstuurin mittausta varten.

Valmistusinsinöörien yhdistys (pk)

Tarjoaa koulutusresursseja, koulutusta ja CNC: n hiontaan ja tarkkuuden valmistukseen liittyviä sertifikaateja.

Hiomapyöräinstituutti (GWI)

Keskittyy hioma -tekniikkaan, mukaan lukien standardit ja parhaat käytännöt CNC: n hiomapyörän valintaan ja käyttöön.

Usein kysyttyjä kysymyksiä

Yleiset kysymykset CNC: n hiontatekniikasta ja sovelluksista.

Mitä eroa CNC: n jauhamisen ja tavanomaisen hionnan välillä on?

Ensisijainen ero on ohjausjärjestelmässä. CNC -hionta käyttää tietokoneen numeerista ohjausta automatisoimaan ja hallitsemaan tarkasti hiontaprosessia varmistaen yhdenmukaiset tulokset useiden työkappaleiden välillä. Tavanomainen hionta riippuu manuaalisesta toiminnasta, joka voi aiheuttaa vaihtelua. CNC -hionta tarjoaa paremman tarkkuuden, toistettavuuden ja kyvyn tuottaa monimutkaisia geometrioita, jotka olisivat vaikeaa tai mahdotonta tavanomaisilla menetelmillä. Lisäksi hiomajärjestelmät voivat tallentaa ohjelmia nopeaa vaihtoa varten eri osien välillä.

Mitä materiaaleja voidaan prosessoida CNC -hiomalla?

CNC -hionta voi käsitellä laajan valikoiman materiaaleja, mukaan lukien metallit, kuten teräs, ruostumaton teräs, alumiini, titaani ja superseokset. Se on tehokas myös kovetetuille materiaaleille, keramiikalle, carbidesille ja joihinkin komposiittimateriaaleihin. Avain on sopivien jauhatuspyörän ja parametrien valitseminen jokaiselle materiaalille. CNC: n hionta on erityisen arvokasta työskentelemään kovien materiaalien kanssa, joita on vaikea koneistaa muiden prosessien kanssa, koska hankaava toiminta voi tehokkaasti poistaa materiaalin jopa kovetetuista pinnoista.

Mitä toleranssitasoja CNC -hionta voi saavuttaa?

CNC -hionta pystyy saavuttamaan erittäin tiukka toleranssit, tyypillisesti ± 0,0005 mm (0,5 mikronia) - ± 0,002 mm (2 mikronia) mittatarkkuuteen. Pinnan viimeistelyt voivat olla yhtä sileitä kuin 0,02 μm RA (karheuden keskiarvo) materiaalista, jauhatuspyörästä ja prosessiparametreista riippuen. Nämä ominaisuudet tekevät jauhamisesta välttämättömiä sovelluksiin, joissa tarkkuus on kriittistä, kuten ilmailu- ja avaruuskomponentit, lääkinnälliset laitteet ja korkean tarkkailun mekaaniset osat.

Kuinka CNC -hionta verrataan muihin tarkkuuskoneiden koneistusprosesseihin?

CNC -hionta eroaa prosesseista, kuten jauhamisesta tai kääntämisestä, koska se käyttää hankaavaa toimintaa työkalujen leikkaamisen sijasta. Tämä tekee siitä erityisen tehokkaan suurten pintapintaisten ja kovien materiaalien tiukka toleranssien saavuttamiseksi. Vaikka jyrsintä ja kääntyminen ovat tehokkaampia suurten materiaalien poistamiseksi, hionta on erinomainen viimeistelytoimenpiteissä ja työskentelemällä kovetettujen materiaalien kanssa. Hioma voi saavuttaa parempia pintapintaisia ja tiukempia toleransseja kuin useimmat muut koneistusprosessit, vaikkakin se on yleensä hitaampi ja kalliimpi poistettujen materiaalien tilavuus.

Mitkä tekijät vaikuttavat CNC -hionnan pintapintaiseen?

Useat tekijät vaikuttavat CNC -hionnan pinta -alaiseen, mukaan lukien hiontapyörän hiomatyyppi, viljakoko ja kovuus. Hienommat hiekkakoot tuottavat yleensä tasaisempia pintoja. Muita keskeisiä tekijöitä ovat pyörän nopeus, syöttönopeus, leikkaussyvyys ja jäähdytysnesteen levitys. Työkappaleellisella materiaalilla ja sen kovuudella on myös merkittäviä rooleja. Hiomisessa koneen jäykkyys ja tärinänhallinta ovat kriittisiä, koska jopa pienet värähtelyt voivat heikentää pinnan laatua. Nykyaikaiset hiomakoneet sisältävät edistyneen värähtelyn vaimennuksen ja tarkat karan säätimet pintapinnan optimoimiseksi.

Mitä huoltoa tarvitaan CNC -hiomakoneisiin?

CNC -hiomakoneiden asianmukainen ylläpito sisältää säännöllisen tarkistuksen ja hiontapyörien vaihtamisen, opasteiden ja kuulusruuvien puhdistuksen ja voitelun sekä mittausjärjestelmien kalibroinnin. Jäähdytysnestejärjestelmät vaativat säännöllistä huoltoa saastumisen estämiseksi ja oikean virtauksen varmistamiseksi. Karat tulisi tarkistaa runoon ja tasapainottaa määräajoin. CNC -ohjausjärjestelmä vaatii ohjelmistopäivityksiä ja varmuuskopiointimenettelyjä. Ennaltaehkäisevät ylläpidon aikataulut ovat kriittisiä hiontalaitteiden tarkkuuden ja luotettavuuden ylläpitämiseksi, koska jopa vähäinen kuluminen voi vaikuttaa ajan myötä hiomatoimintojen tarkkuuteen.
