Muottikomponenttien CNC -koneistus
Valmistusteollisuudessa on tapahtunut huomattavaa teknistä kehitystä viime vuosikymmeninä, etenkin tietokoneen numeerisen ohjauksen (CNC) koneistuksen alalla injektiomuovien muottien tuotantoa varten. Tämä hienostunut prosessi edustaa nykyaikaisen muotinvalmistuksen selkärankaa, mikä mahdollistaa erittäin tarkkojen komponenttien luomisen, jotka ovat välttämättömiä erilaisille teollisille sovelluksille.
Edistyneiden CNC -laitteiden, hienostuneiden ohjelmointitekniikoiden ja erikoistuneiden ohjelmistojen, kuten UG: n (Unigraphics), integrointi on mullistanut, kuinka injektiomuovamuotit suunnitellaan ja valmistetaan, mikä varmistaa tuotantoprosessin poikkeuksellisen tarkkuuden ja tehokkuuden.
CNC -tekniikan ymmärtäminen homeen valmistuksessa
CNC -koneistuslaitteet muodostavat perustan nykyaikaisten ruiskumuottien muottien tuotannon perustamiselle. Nämä hienostuneet koneet toimivat tietokoneen kautta - ohjattuja järjestelmiä, jotka kääntävät digitaaliset mallit fyysisiksi komponenteiksi ennennäkemättömällä tarkkuudella. Muotinvalmistuksessa käytettyjen CNC -laitteiden ensisijaiset luokat sisältävät pystysuorat koneistuskeskukset, vaakasuorat koneistuskeskukset, CNC -jyrsintäkoneet, CNC -sorvi ja sähkövapauskoneet (EDM).
Pystysuorat koneistuskeskukset ovat erityisen tärkeitä ruiskumuotin valmistusvalmistuksessa, koska ne tarjoavat erinomaisen pääsyn monimutkaiselle onkalolle ja ydinkoneiden toiminnalle. Näissä koneissa on tyypillisesti kolme tai viisi liikettä, mikä mahdollistaa monimutkaiset geometriat, jotka ovat välttämättömiä nykyaikaisessa muotisuunnittelussa.
Karanopeudet voivat vaihdella 8 000 - 40 000 rpm, mikä mahdollistaa sekä karkeuttavat että viimeistelyoperaatiot kovetetuissa teräsmateriaaleissa, joita käytetään yleisesti ruiskumuottien rakenteessa.
Vaakaprosentti -koneistuskeskukset tarjoavat ainutlaatuisia etuja suurten injektiomuovien komponenttien tuottamiseksi. Niiden kokoonpano mahdollistaa paremman sirun evakuoinnin ja kyvyn keksiä työkappaleen useita puolia yhdessä asennuksessa. Tämä kyky vähentää merkittävästi tuotantoaikaa ja parantaa tarkkuutta minimoimalla uudelleenlähetysvirheet. Nykyaikaiset vaakasuorat koneistuskeskukset sisältävät usein kuormalavajärjestelmiä, jotka mahdollistavat jatkuvan tuotannon säilyttäen samalla poikkeukselliset tarkkuusstandardit, joita tarvitaan ruiskumuotteisiin.
Edistyneitä ominaisuuksia ja ominaisuuksia
Korkea - nopeuskoneella
Mahdollistaa pienentyneet sykli -ajat säilyttäen samalla korkeamman pinnan laadun, joka on välttämätöntä ruiskumuotin muotissa.
Työkalujen hallinta
Automaattisten vaihtajien aikakauslehtijärjestelmät mahtuvat 40-120 työkalua monimutkaisten ruiskumuottien muotissa.
Lämpökorvaus
Ylläpitää mittatarkkuutta huolimatta lämpötilan vaihtelusta pidennetyn koneistuksen aikana.
Koettelujärjestelmien integrointi CNC -koneisiin on mullistanut laadunvalvonnan injektiomuotin muottiin. - prosessin mittausominaisuudet sallivat todelliset - kriittisten mittojen ajan varmennuksen varmistaen, että kukin komponentti täyttää tiukat eritelmät. Tämä tekniikka on erityisen arvokas tuotettaessaMuotit muovisiin injektioihinSovellukset, joissa mittatarkkuus vaikuttaa suoraan tuotteen laatuun.
Lineaarinen moottoritekniikka on parantanut modernin CNC -laitteiden suorituskykyä, jota käytetään muottien valmistuksessa. Nämä suorat - käyttöjärjestelmät eliminoivat mekaaniset siirtokomponentit, mikä johtaa suurempiin kiihtyvyysnopeuksiin, parannettuun paikannustarkkuuteen ja vähentyneisiin huoltovaatimuksiin. Parannettu dynamiikka mahdollistaa monimutkaisten homegeometrioiden nopeamman tuotannon säilyttäen samalla pintapintaisen laadun välttämättömänäMuovien injektiomuovaussovellukset.
CNC -ohjelmointi

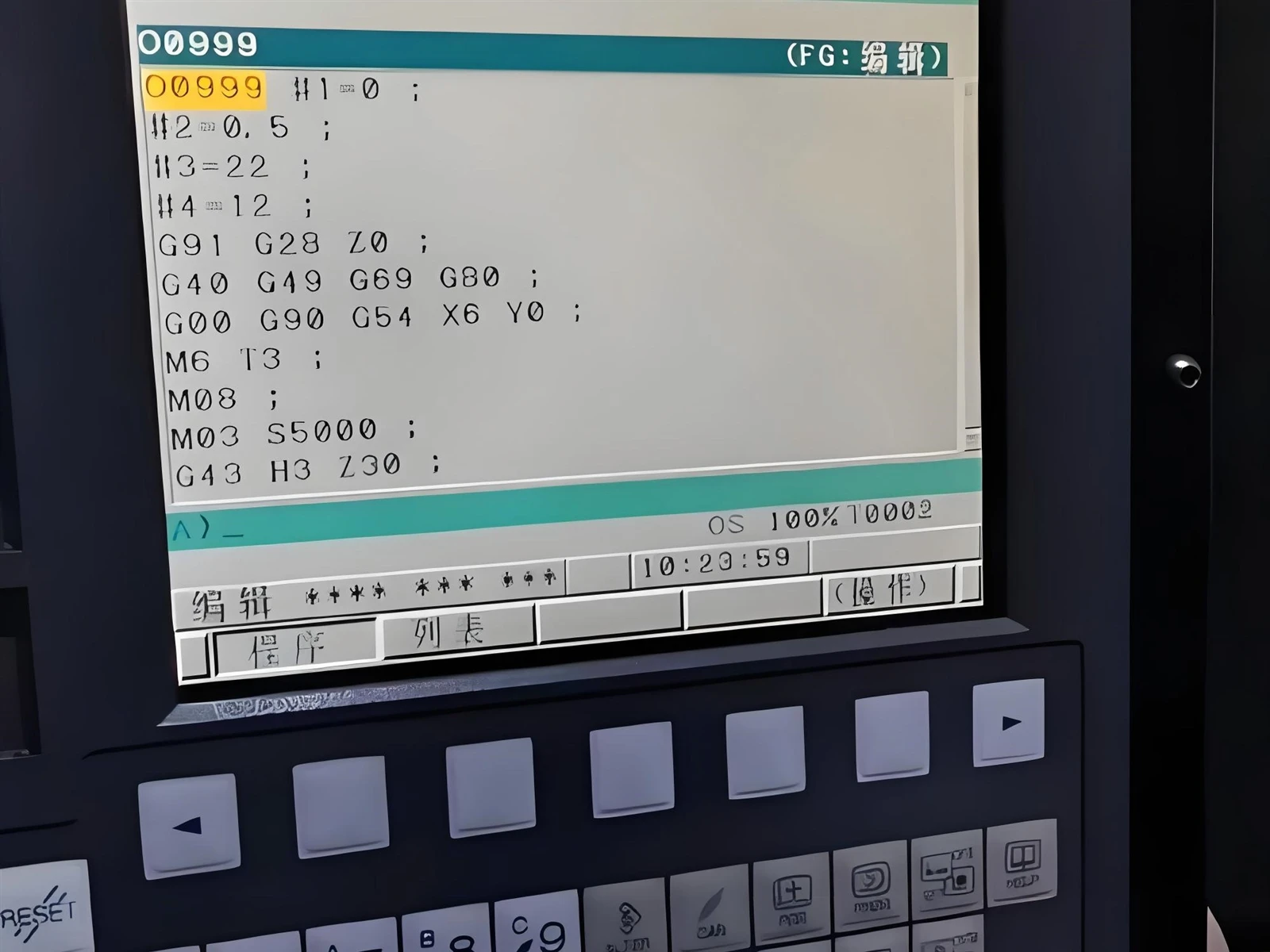

Perusohjelmointikonseptit
CNC -ohjelmointi ruiskumuotin muottiin edellyttää kattavaa ymmärtämistä sekä koneistusperiaatteista että muotista - erityisvaatimuksia. Ohjelmointiprosessi alkaa muotin suunnittelun analysoinnilla optimaalisten koneistusstrategioiden määrittämiseksi. Ohjelmoijien on tarkasteltava tekijöitä, kuten materiaalien ominaisuuksia, työkalujen valintaa, parametrien leikkaamista ja injektiomuovien muottien geometrian erityisvaatimuksia.
"CNC -ohjelmoinnin tarkkuus korreloi suoraan injektiomuovan muottien laadun kanssa. Jopa pienet ohjelmointivirheet voivat johtaa merkittäviin ulottuvuuksiin epätarkkuuksiin, jotka vaarantavat lopullisten muovattujen tuotteiden toiminnallisuuden."
- International Journal of Precision Manufacturing, 2022
G - koodi ja m - koodi muodostavat CNC -ohjelmointikielen perustan. Nämä standardisoidut komennot ohjauskoneen liikkeet, karan toiminnot, jäähdytysnesteen virtaus ja työkalumuutokset. Injektiomuovien muovien ohjelmointia varten on kiinnitettävä erityistä huomiota pintavaatimuksiin, koska ne vaikuttavat suoraan ruiskuvalettujen osien laatuun. Ohjelmointistrategioiden on tasapainotettava tehokkuus tarkkuudella, varmistamalla, että kriittiset ominaisuudet, kuten erotuslinjat, ejektorin PIN -koodit ja jäähdytyskanavat, ovat tarkasti koneistettuja.
Leikkausparametrien valinnalla on ratkaiseva merkitys muottien valmistuksen ruiskutusmuodossa. Syöttönopeudet, karan nopeudet ja leikkaussyvyys on optimoitava jokaiselle materiaalille ja käyttötyypille. Kun koneistaminen kovetettua terästä, jota käytetään yleisesti ruiskumuotissa, konservatiiviset parametrit voivat olla tarpeen työkalujen kulumisen estämiseksi ja mittatarkkuuden ylläpitämiseksi.
Päinvastoin, pehmeämmät materiaalit, kuten alumiini prototyyppien injektiomuovamuottien suhteen, mahdollistavat aggressiivisemmat leikkausparametrit.
Edistyneitä ohjelmointitekniikoita
Moderni CNC -ohjelmointi injektiomuovamuodeille sisältää hienostuneita tekniikoita tuotannon tehokkuuden ja laadun optimoimiseksi. Korkeat - nopeuskoneysstrategiat hyödyntävät trochoidisia jyrsinöreittejä, jotka ylläpitävät tasaisia sirukuormia vähentämällä työkalujen kulumista. Nämä tekniikat ovat erityisen hyödyllisiä syvien onteloiden työstettäessä ruiskumuotissa, joissa tavanomaiset menetelmät voivat johtaa työkalujen taipumaan tai huonoon sirun evakuointiin.
Mukautuvat puhdistusstrategiat ovat mullistelleet karkeuttavat toimenpiteet injektiomuottien muotissa. Nämä algoritmit säätävät leikkausparametrien automaattisesti materiaalin sitoutumisen perusteella, pitäen optimaalisen sirun paksuuden koko toiminnan ajan. Tämä lähestymistapa vähentää merkittävästi koneistusaikaa pidentäen työkalua, mikä tekee siitä ihanteellisen suurten injektiomuovien muottien tuottamiseksi monimutkaisten geometrioiden kanssa.
Valmistustekniikan tutkimus vahvistaa, että "edistyneet ohjelmointitekniikat ovat muuttaneet injektiomuovan muottien tuotannon mahdollistamalla tehokkaamman materiaalin poistot säilyttäen samalla tiukemmat toleranssit. Pelkästään viiden - akselin koneistus on vähentynyt jopa 50%: lla monimutkaisten muotin geometrioiden osalta, jotka ovat suoraan alhaisempien tuotantokustannusten ja Faster -aikojen -}}}}}.
- Journal of Manufacturing Science and Engineering, 2023, https://doi.org/10.1115/1.4055892
Viidestä - akselin samanaikaisesta koneistamisesta on tullut yhä tärkeämpää ruiskumuotin muottien tuotannossa. Tämä ominaisuus mahdollistaa kompleksin koneistusalustot ja luonnoskulmat ilman useita asetuksia, parantamalla tarkkuutta ja vähentämällä tuotantoaikaa. Viiden -} akselin toiminnan ohjelmointi vaatii hienostunutta törmäyksen havaitsemista ja simulaatioominaisuuksia, jotta voidaan varmistaa arvokkaiden injektiomuottimuottien komponenttien turvallinen ja tehokas koneistus.
Kansainvälisessä Advanced Manufacturing Technology -lehdessä julkaistun tutkimuksen mukaan "edistyneiden CAM-strategioiden toteuttaminen muotinvalmistuksessa on osoittanut 30 - 40%: n tuottavuuden parannukset samalla parantavan pinnan laatua. Erityisesti nopean koneistustekniikan käyttöönoton käyttöönotto on vähentynyt 60 prosentilla monimutkaisessa onnentuotannossa" (Zhang et al. CNC: n koneistusparametrit injektiomuotin valmistukseen "https://doi.org/10.1007/S00170-023-11234-8). Tämä havainto korostaa edistyneiden ohjelmointitekniikoiden kriittistä merkitystä nykyaikaisissa injektiomuovien muottien tuotannossa.
UG - -pohjainen CNC -ohjelmointi
UG: n sisällä oleva muottisuunnittelumoduuli vastaa erityisesti ruiskumuotin muottien ainutlaatuisia vaatimuksia. Se sisältää erikoistuneita ominaisuuksia erotuspintojen luomiseen, juoksijajärjestelmien suunnittelussa ja ejektorimekanismien sijoittamisessa. Nämä työkalut virtaviivaistavat suunnitteluprosessia samalla kun valmistetaan valmistettavuus, kriittiset tekijät onnistuneessa injektiomuovan muottien tuotannossa.
UG: n CAM -toiminnallisuus tarjoaa kattavia ratkaisuja CNC -toimintojen ohjelmointiin, joita tarvitaan ruiskumuotin valmistuksessa. Ohjelmisto tukee erilaisia koneistusstrategioita yksinkertaisista 2.5 - -akseloperaatioista monimutkaiseen viiden akselin samanaikaiseen koneistukseen. Sen edistyneet algoritmit optimoivat työkalureitit tehokkuuden kannalta säilyttäen pinnan laadun, joka on välttämätöntä ruiskumuovien sovellusten sovelluksiin.
CAM -ohjelmointi työnkulku UG: ssä
CAM -ohjelmointi UG: ssä injektiomuovimuottia varten alkaa 3D -mallin tuonnin tai luomisella. Ohjelmiston geometriaanalyysityökalut auttavat tunnistamaan ominaisuuksia, jotka vaativat tiettyjä koneistusstrategioita. Injektiomuovamuottien varalta tämä sisältää luonnoskulmien, alituotteiden ja hienojen yksityiskohtien tunnistamisen, jotka vaikuttavat ohjelmointipäätöksiin. Ohjelmisto ehdottaa automaattisesti asianmukaisia koneistusstrategioita geometrian ominaisuuksien perusteella.
Työkalukirjaston hallinta
Ratkaisevan tärkeä injektiomuotimien ohjelmointi. Ohjelmisto ylläpitää kattavia tietokantoja leikkaustyökaluista, mukaan lukien geometriset parametrit, tietojen leikkaaminen ja työkalujen haltijan tiedot.
Tämä keskitetty hallinta varmistaa johdonmukaisuuden ohjelmointitoimintojen välillä ja auttaa optimoimaan työkalujen valinnan tietyille ruiskumuottimuottimateriaaleille ja ominaisuuksille.
Karkeusoperaatiot
Hyödynnä edistyneitä algoritmeja materiaalin poistamiseksi tehokkaasti injektiomuovimuottien tyhjistä. Ohjelmiston ontelon jyrsintätoiminnot tunnistavat automaattisesti suljetut alueet ja tuottavat optimaaliset työkalupolkut.
Leikkausstrategioiden muuttuva syvyys sopeutuu muuttuvaan geometriaan, ylläpitäen johdonmukaisia materiaalien poistoasteita.
Edistyneet UG -ominaisuudet homeen valmistukseen
UG: n viimeistelyoperaatiot tarjoavat poikkeuksellisen hallinnan pinnan laadusta injektiomuovien muottien tuotannossa. Ohjelmisto tarjoaa erilaisia strategioita, mukaan lukien vakio kampasimpukka, jatkuva askel ja muuttuva akselin viimeistely. Nämä vaihtoehdot antavat ohjelmoijille mahdollisuuden saavuttaa tarkkoja pintavaatimuksia, jotka ovat välttämättömiä korkealle- laadukkaaseen ruiskumuotteille. Ohjelmiston pinta -analyysityökalut auttavat varmistamaan, että ohjelmoidut toiminnot saavuttavat määritetyt pinnan karheusarvot.
Elektrodisuunnittelu ja ohjelmointi edustavat UG: n käsittelemää injektiomuovan muovamuottien kriittisiä näkökohtia. Ohjelmisto sisältää erikoistuneita työkaluja EDM -elektrodien luomiseen, joita tarvitaan ominaisuuksiin, joita ei voida koneistaa tavanomaisesti. Automaattinen elektrodin poisto onkalon geometriasta virtaviivaistaa tätä prosessia, kun taas integroitu CAM -toiminnallisuus mahdollistaa sekä elektrodi- että onkalon koneistustoimintojen ohjelmoinnin yhdessä ympäristössä.
UG: n simulaatioominaisuudet ovat välttämättömiä injektiomuovien muovien ohjelmien todentamiseksi ennen todellista koneistamista. Ohjelmisto tarjoaa kattavan konesimulaation, mukaan lukien CNC -laitteiden täydet kinemaattiset mallit. Tämän avulla ohjelmoijat voivat havaita potentiaaliset törmäykset, tarkistaa työkalupolkut ja optimoida sykli -ajat ruiskumuottien tuotantoon. Materiaalin poistosimulaatio auttaa visualisoimaan koneistusprosessin ja tunnistamaan jäljellä olevat varastot tai rinnat.
Integrointi ja tiedonhallinta
UG: n integraatioominaisuudet parantavat työnkulun tehokkuutta ruiskumuottien valmistuksessa. Ohjelmiston assosiaatio varmistaa, että suunnittelumuutokset päivittävät automaattisesti vastaavat CAM -operaatiot vähentäen ohjelmointivirheitä ja uusinta. Tämä ominaisuus on erityisen arvokas injektiomuovien muottien kehityksessä, jossa suunnittelu iteraatiot ovat yleisiä. Ohjelmisto ylläpitää täydellisiä historiapuita, jolloin ohjelmoijat voivat muokata operaatioita säilyttäen loppupään prosessit.
Postitse - Käsittely UG: n muuntaa ohjelmoidut toiminnot koneeksi - Erityinen koodi injektiomuovien muottien tuotantoon. Ohjelmisto sisältää kattavan Post - -prosessorien kirjaston erilaisille CNC -ohjaimille. Mukautettavat viestit - Prosessorit mahdollistavat optimoinnin tietyille koneominaisuuksille ja kaupan lattiavaatimuksille. Tämä joustavuus varmistaa, että injektiomuovamuovien muodostuneet ohjelmat voidaan suorittaa tehokkaasti käytettävissä olevilla laitteilla.
Malli - -pohjainen ohjelmointi UG: ssä kiihdyttää ruiskumuotin muottien nokka -ohjelmointia. Standardisoidut mallit kaappaavat parhaat käytännöt yleisille muottiominaisuuksille, kuten jäähdytyskanaville, ejektorin reikille ja liukusäätimien mekanismeille. Nämä mallit voidaan räätälöidä vastaamaan yrityksen standardeja ja soveltaa automaattisesti vastaaviin geometrioihin. Tämä lähestymistapa varmistaa konsistenssin vähentäen samalla ohjelmointiaikaa muotin muotin tuotantoon.
Laadunvalvonta ja optimointi
Laadunvalvonta injektiomuovan muottien CNC -koneistus vaatii systemaattisia lähestymistapoja koko tuotantoprosessin ajan. - -prosessitarkastuksissa anturijärjestelmien avulla tarkistaa kriittiset mitat koneistuksen aikana. Tämä todellinen - Aikapalaute mahdollistaa välittömät korjaukset, estäen romun ja uusimisen arvokkaissa injektiomuomujen komponenteissa.
Koordinaattimittauskoneet (CMM) tarjoavat lopullisen varmentamisen valmistuneista muotista suunnittelumäärityksiin.
Pintapinnan mittaus on ratkaisevan tärkeä muotin muotin laatuun. Profilometrit mittaavat pinnan karheutta varmistaakseen eritelmien noudattamisen, jotka vaikuttavat suoraan valettuun osan laatuun. Injektiomuovamuotteihin, jotka tuottavat optisia tai ulkonäköosia, pintavaatimukset voivat olla erittäin tiukat, mikä vaatii erikoistuneita viimeistelytekniikoita. Pinnan viimeistelyn ja osan vapautumisominaisuuksien välinen suhde tekee tästä parametrista kriittisen muotin suorituskyvyssä.
Prosessin optimointi ruiskumuotin muottien valmistukseen sisältyy ohjelmointi- ja koneistusstrategioiden jatkuva parantaminen. Tuotantotoimenpiteiden tiedonkeruu auttaa tunnistamaan syklin vähentämisen ja laadun parantamisen mahdollisuudet. Nykyaikainen CNC -laite tarjoaa yksityiskohtaisia operatiivisia tietoja, jotka voidaan analysoida leikkausparametrien optimoimiseksi tiettyjen injektiomuovien muottimateriaalien ja geometrioiden suhteen. Nämä tiedot - ohjattu lähestymistapa varmistaa korkean - laadukkaiden muottien kilpailukykyisen valmistuksen.
Kehityssuuntaukset ja tekniikat
CNC -koneistuksen tulevaisuus ruiskumuotin muottiin kehittyy edelleen etenevällä tekniikalla. Keinotekoinen älykkyys ja koneoppiminen ovat alkaneet vaikuttaa ohjelmointistrategioihin, optimoimalla työkalupolkut automaattisesti historiallisen tiedon perusteella. Nämä tekniikat lupaavat parantaa edelleen tehokkuutta ja laatua injektiomuovien muottien tuotantoon vähentäen samalla riippuvuutta ohjelmoijan asiantuntemuksesta.
Lisäaineen integraatio
Hybridi -koneet yhdistävät lisäaineen ja vähentävän ominaisuudet mahdollistavat konformaalisten jäähdytyskanavien ja monimutkaisten piirteiden luomisen ruiskumuotissa.
Digitaalinen kaksos
Virtuaaliset esitykset mahdollistavat kokonaisten tuotantoprosessien simuloinnin, injektiomuovan muottien suunnittelu- ja valmistusstrategioiden optimoimalla.
AI -optimointi
Keinotekoiset älykkyysalgoritmit optimoivat työkalureitit ja leikkausparametrit injektiomuovimuodoille historiallisten suoritustietojen perusteella.
Lisäaineiden valmistus Integraatio perinteiseen CNC -koneistukseen tarjoaa uusia mahdollisuuksia muottien muottien tuotantoon. Hybridi -koneet, jotka yhdistävät lisäaineen ja vähentävän ominaisuuden, mahdollistaa konformaalisten jäähdytyskanavien ja monimutkaisten sisäisten ominaisuuksien luomisen mahdottomaksi tavanomaisilla menetelmillä. Tämä tekniikka on erityisen lupaava injektiomuovamuotteille, jotka vaativat edistynyttä lämmönhallintaa optimaalisiin sykli -aikoihin ja osan laatuun.
Digitaalinen kaksoistekniikka muuttaa ruiskuvalumuottien suunnittelua, valmistettuja ja ylläpidettäviä. Fyysisten muottien virtuaaliset esitykset mahdollistavat kokonaisten tuotantoprosessien simuloinnin koneistuksesta injektiomuovaustoimintojen kautta. Tämä kattava lähestymistapa auttaa optimoimaan muotin suunnittelu- ja valmistusstrategioita ennustamalla ja ennustamalla injektiomuotin muotin ylläpitovaatimuksia koko niiden toiminnan ajan.
CNC -koneistustekniikka, hienostuneet ohjelmointitekniikat ja edistykselliset ohjelmistot, kuten UG Näiden tekniikoiden integrointi mahdollistaa yhä monimutkaisemman ja tarkemman muotin tuotannon, joka on välttämätöntä nykyaikaiselle valmistukselle.
Teollisuuden vaatimusten kehittyessä edelleen perinteisen koneistusasiantuntemuksen yhdistelmä kehittyvien tekniikoiden kanssa johtaa lisäinnovaatioita ruiskumuottien tuotannossa. Näiden teknisten prosessien ymmärtäminen on ratkaisevan tärkeää muotin suunnitteluun ja valmistukseen osallistuville ammattilaisille varmistaen, että ne voivat hyödyntää käytettävissä olevia tekniikoita tuottaakseen korkeaa - laatua, kustannuksia - Tehokkaita injektiomuovamuotteja, jotka täyttävät nykyaikaisten muovien injektiomuovaussovellusten vaativat vaatimukset.
CNC -tekniikan, ohjelmointimenetelmien ja ohjelmistoominaisuuksien jatkuva kehitys lupaa vielä parempia saavutuksia injektiomuovien muottien valmistuksessa, joka tukee yhä hienostuneempien ruiskuvalutuotteiden tuotantoa kaikilla toimialoilla.
