Lanka EDM -tekniikka nykyaikaisessa muotin ruiskutusvalmistuksessa
Edistyneitä valmistusprosesseja tarkkuusmuottikomponentteihin
Langan sähköpäästöryhmä (Wire EDM) edustaa kulmakivitekniikkaa nykyaikaisissa muotin ruiskutusvalmistajien toiminnoissa, mikä mahdollistaa monimutkaisten onteloiden ja monimutkaisten geometrioiden tarkan luomisen, jotka ovat välttämättömiä korkealle - laadun injektiomuovaustuotantoon. Tässä edistyneessä valmistusprosessissa hyödynnetään jatkuvasti liikkuva ohutta metallilanjaa elektrodina, mikä tuottaa ohjattavia sähköisiä purkauksia johdon ja työkappaleen välillä materiaalin poistamiseksi lämpöerosion kautta.

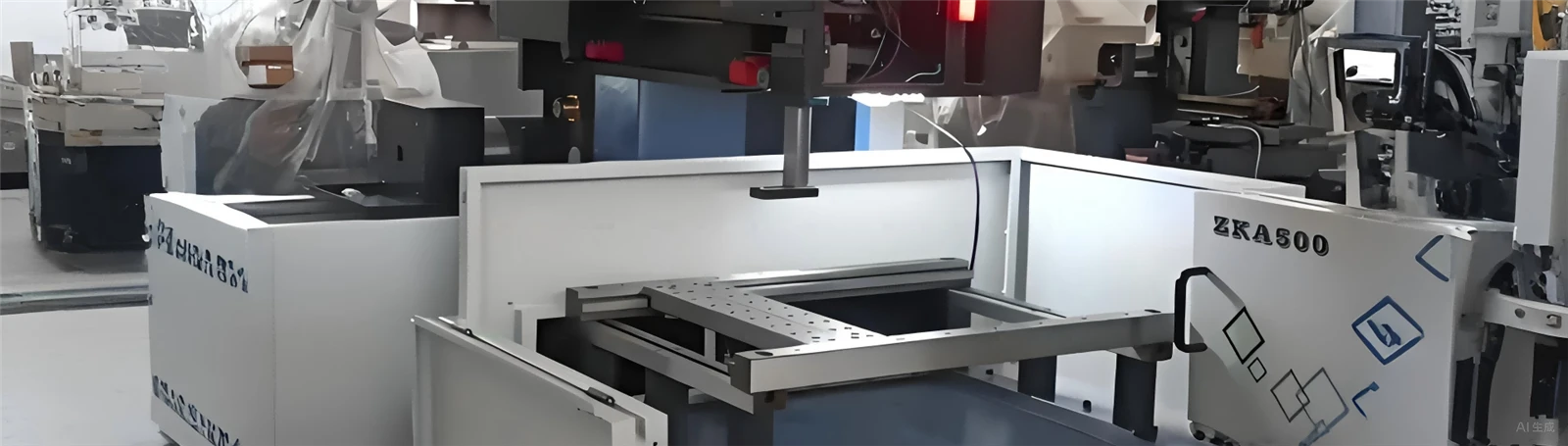

Moderni langan EDM -kone, joka osoittaa tarkkuuden leikkausominaisuudet monimutkaisten muotikomponenttien suhteen
Wire EDM -käsittelyn perusperiaatteet
Wire EDM -prosessi toimii ohjatun kipinän eroosion periaatteessa, jossa ohut elektrodilanka, joka on tyypillisesti messinki tai molybdeeni, kulkee pre - poratun aloitusreiän läpi työkappaleen. Lanka liikkuu jatkuvasti pystysuunnassa, kun sitä ohjataan ohjelmoitua polkua pitkin halutun profiilin luomiseksi. Toiminnan aikana sarja nopeaa sähköpulssia luo kipistimiä johdon ja työkappaleen välillä, ja jokaisen purkauksen tuottavan lämpötilan saavuttaessa useita tuhansia celsiusasteita. Tämä intensiivinen paikallinen lämpöhöyrystys työkappaleen materiaalin pienihiukkaset, jotka sitten huuhdellaan jatkuvasti virtaavalla dielektrisellä nesteellä.
Elektrodilangan ja työkappaleen välinen rako, joka tunnetaan nimellä Spark Gap, pysyy vakiona koko leikkausprosessin ajan, tyypillisesti välillä 0,02 - 0,05 millimetriä. Tätä rakoa ylläpitää automaattisesti koneen servoohjausjärjestelmä, joka säätää jatkuvasti syöttönopeutta leikkausvyöhykkeen sähköolosuhteiden perusteella.
Dielektrinen neste, yleensä deionisoitu vesi hitaassa - syöttökoneissa tai erikoistuneissa emulsioissa nopeassa - -syöttöjärjestelmässä, palvelee useita kriittisiä toimintoja: leikkausvyöhykkeen jäähdytys, huuhtelee pois eroodoituja hiukkasia ja tarjoamalla tarvittavan sähköisen eristyksen purkautumisten välillä.
Luokittelu ja tyypit johdin EDM -koneet
Langan EDM -koneet luokitellaan ensisijaisesti niiden langansyöttönopeuden ja ohjausmekanismien perusteella. Näiden luokkien välinen ero vaikuttaa merkittävästi niiden soveltamiseen muotin ruiskutusvalmistajien tiloissa ympäri maailmaa.
Fast - syöttöjohto EDM
Toimi lanka -nopeudella, joka vaihtelee tyypillisesti kahdeksasta kymmeneen metriä sekunnissa käyttämällä uudelleenkäytettävää molybdeenilankaa.
Tarjoaa kustannuksia - Efektiiviset ratkaisut yleisiin tarkkuusvaatimuksiin muotin ruiskutusvalmistajan toiminnassa.
Hidas - syöttöjohto EDM
Toimi lanka -nopeudella alle 0,2 metriä sekunnissa yksittäisellä - -suuntakupari- tai messinkilangalla.
Edustaa tarkkuuden huippua, mikä mahdollistaa yhtä hienon pintapinnan kuin RA 0,8 mikrometriä tai parempia.
Komposiittilanka EDM
Yhdistää molempien tekniikoiden edut korkealla - nopeuden karkeuttamisella ja alhaisella - nopeuden tarkkuus viimeistely.
Saavuttaa paremman pinnan laadun säilyttäen samalla kohtuulliset käsittelynopeudet ja kustannukset.
Erilaisia langan EDM -konekonfiguraatioita, joita käytetään nykyaikaisissa muotin ruiskutusvalmistajan tiloissa
Konikomponentit ja järjestelmäarkkitehtuuri
Langan EDM -konekomponenttien kattava ymmärtäminen on välttämätöntä niiden levityksen optimoimiseksi muotin ruiskutusvalmistajaympäristöissä. Konerakenne koostuu useista integroiduista alajärjestelmistä, jotka työskentelevät harmoniassa tarkan materiaalin poistamisen saavuttamiseksi.
Konevuode ja työpöytä
Koneen sänky muodostaa perustan, joka vaatii poikkeuksellisen jäykkyyden ja tärinän vaimennuksen. Nykyaikaiset sängyt käyttävät lämpötabiilia materiaaleja. Työpöytä tarjoaa ohjattavan X- ja Y -akselin liikkeen tarkkuuspalloruuvien läpi ylläpitäen paikannustarkkuutta mikrometrien sisällä.
Johdon kuljetusmekanismi
Kriittinen osajärjestelmä, joka vaikuttaa leikkauslaadulle. Ominaisuudet säilytysrummut, kiristysjärjestelmät ja tarkkuusoppaat, jotka on valmistettu synteettisestä safiirista tai timantista. Edistyneet koneet sisältävät automaattisen vaijerin kierrosta seisokkien vähentämiseksi.
Kapenevat liitetiedot
Ota käyttöön hallittu lanka -kaltevuus luonnoskulmille injektiomuotin onteloissa. Riippumattomat ylä- ja alaoppaat luovat tarkkoja kulmaleikkauksia, tyypillisesti viidestä kolmekymmentä astetta.
Sähköparametrit ja prosessin hallinta
Sähköparametrien valinta ja optimointi määritetään pohjimmiltaan johtimien EDM -toimintojen onnistumisen muotin ruiskutusvalmistajien sovelluksissa. Nämä parametrit vaikuttavat suoraan leikkausnopeuteen, pinnan laatuun, mittatarkkuuteen ja johdon kulutuskohtaan.
| Parametri | Tyypillinen alue | Vaikutus prosessiin |
|---|---|---|
| Pulssijännite | 70-110 volttia | Korkeammat jännitteet lisäävät kipinän rakoa ja leikkuunopeutta, mutta voivat vähentää pinnan laatua |
| Huippuvirta | Useita asetuksia virtavahvistimien kautta | Määrittää energiapitoisuuden; alhaisemmat asetukset hienommille viimeistelyille, korkeampi nopeaan poistoon |
| Pulssin kesto | Mikrosekunnit kymmenille mikrosekunnille | Lyhyemmät pulssit tuottavat hienompia pintakuvioita; Pidemmät pulssit lisäävät poistoastetta |
| Pulssiväli | 5-250 mikrosekuntia | Mahdollistaa roskien evakuoinnin; Riittämättömät välit aiheuttavat epävakautta, liiallinen vähentävät tehokkuutta |
Tutkimustieto
Kansainvälisessä Coach Tools and Manufacture -lehdessä julkaistun tutkimuksen mukaan "EDM -parametrien optimointi mukautuvien ohjausjärjestelmien kautta on osoittanut parannuksia leikkauksen tehokkuuden ylittämisessä 30% samalla, kun taas pinnan karheuden vähentäminen jopa 25%: lla kovettuneissa työkalusovelluksissa, joita yleisesti käytetään injektiomuotien valmistuksessa" (Kumar et ai. pp . 45-62, https://doi.org/10.1016/j.ijmachtools.2023.103982).
Tämä eteneminen edustaa merkittävää harppausta muotin ruiskutusvalmistajien toimintoihin, jotka pyrkivät parantamaan sekä tuottavuutta että laatua datan kautta - ohjattu parametrien optimointi.
Sähköparametrien ja siitä johtuva pintapintainen suhde johdin EDM -prosesseissa
Ohjelmointi ja työkalupolun luominen
Tarkkojen leikkausohjelmien luominen muodostaa perustan onnistuneille Wire EDM -operaatioille muotin ruiskutusvalmistajien tiloissa. Nykyaikaiset CNC -ohjaimet tukevat erilaisia ohjelmointimenetelmiä manuaalisesta koodin luomisesta hienostuneeseen CAD/CAM -integrointiin.
Ohjelmointiprosessi alkaa työkappaleen koordinaattijärjestelmän määrittelemällä ja referenssipisteiden määrittämisellä tarkan paikannuksen saavuttamiseksi. Kierteilypisteiden sijaintien valinta vaatii osien geometrian, materiaalien stressin jakautumisen ja kiinnitysjärjestelyjen huolellista tarkastelua.
Työkalun polun kompensointi on johdon säde ja kipinäväli tarkkojen lopullisten mittojen varmistamiseksi. Tässä kompensoinissa on otettava huomioon nimellisen langan halkaisijan lisäksi myös kulumisen ja sähköolosuhteiden vuoksi.
Useita leikkausstrategioita on kehitetty vastaamaan homeen ruiskutusvalmistajien sovellusten monipuolisiin vaatimuksiin. Yksi - läpäisyleikkaus tarjoaa maksimaalisen tuottavuuden karkeuttamiseen tai kun kohtalainen tarkkuus riittää, kun taas multi - pass -strategiat käyttävät peräkkäisiä leikkauksia vähitellen vähentyneellä purkausenergialla.
Tekninen viittaus
"Edistyneet työkalupolkualgoritmit ovat mullistaneet johtimen EDM -ohjelmointia, mikä mahdollistaa monimutkaisten 3D -ääriviivojen tuotannon, jonka tarkkuus on alle 5 mikrometriä. Nämä algoritmit optimoivat kulutusstrategiat ja adapt -syötteen määrät, jotka perustuvat geometrian monimutkaisuuteen, vähentävät merkittävästi koneistusaikaa monimutkaisille muotin onteloille" (Smith et al., 2022 https://doi.org/10.1115/1.4053897).
Työkappaleen asennus- ja kohdistusmenettelyt
Oikea työkappaleen asetukset ja kohdistus ovat ratkaisevan tärkeitä homeen ruiskutusvalmistajan toiminnassa vaadittavat vaativat toleranssit. Asianmukaisen työn valinta - -menetelmät riippuu osan geometriasta, koosta, painosta ja vaadittavasta saavutettavuudesta.
Tarkkuustyökappaleen asetukset ja kiinnitys muotikomponenttien langan EDM -koneistukselle
Asennusmenetelmät
- Canilever -asennus saavutettavuuden saavuttamiseksi
- Silta - Tyyppi tukee vakautta
- Mukautetut kiinnityslevyt toistettavuutta varten
Kohdistusmenettelyt
- Valintailmaisimenetelmät tarkkuutta varten
- Automaattinen reuna - Rutiinien löytäminen
- Elektroninen pystysuuntaisuus
Asennusnäkökohdat
- Puristusvoiman jakautuminen
- Lämpövakaustekijät
- Dielektrisen huuhtelun pääsy
- Osien saavutettavuus johdon kierteelle
Dielektriset nestejärjestelmät ja huuhtelustrategiat
Dielektrisellä nestejärjestelmällä on elintärkeä rooli langan EDM -suorituskyvyssä, mikä vaikuttaa merkittävästi leikkuunopeuteen, pinnan laatuun ja prosessien stabiilisuuteen muotin ruiskutusvalmistajien sovelluksissa. Neste palvelee useita toimintoja: Leikkausvyöhykkeen jäähdytys, eroosioiden hiukkasten poistaminen, sähköisilmoituksen välinen sähköeristys ja vasta leikatun pintojen hapettumisen estäminen.
Dielektriset tyypit
Dekanisoitua vettä
Ensisijainen dielektrinen hitaassa - syöttökoneet tarjoavat erinomaisen jäähdytyskapasiteetin ja minimaalisen jäännöksen. Resistiivisyyttä hallitaan huolellisesti välillä 5000 - 200 000 ohmia - senttimetriä.
Emulsio - pohjainen dielektrit
Käytetään nopeasti - syöttölaitteissa yhdistämällä öljyt veteen stabiilien emulsioiden luomiseksi, jotka vähentävät langan kulumista säilyttäen samalla jäähdytys- ja huuhteluominaisuudet.
Huuhtelujärjestelmät
Huuhtelupaine ja virtauskuviot vaikuttavat kriittisesti roskien poistoon leikkausvyöhykkeeltä. Riittämätön huuhtelu johtaa roskien kertymiseen, aiheuttaen toissijaisia päästöjä, jotka heikentävät pinnan laatua.
Nykyaikaiset koneet käyttävät ohjelmoitavia huuhtelujärjestelmiä, jotka säätävät paine- ja virtauskuvioita leikkaussyvyyden ja työkappaleen geometrian perusteella, optimoimalla roskien poistoa minimoimalla johdon taipumat.
Sovellukset ruiskumuotin valmistuksessa
Wire EDM -teknologiasta on tullut välttämätöntä nykyaikaisissa muotin ruiskutusvalmistajien toiminnoissa, mikä mahdollistaa monimutkaisten muottikomponenttien tuotannon, jota olisi vaikea tai mahdotonta valmistaa tavanomaisilla koneistusmenetelmillä. Kyky leikata kovetettuja materiaaleja poikkeuksellisella tarkkuudella tekee langan EDM: stä erityisen arvokasta homeen onteloiden, ytimien ja inserttien tuottamiseksi lämpökäsittelyn jälkeen.
Muotikomponenttien tuotanto
Monimutkaiset ontelogeometriat alituotteilla
Tarkkuusydät ja insertit lämpökäsittelyn jälkeen
Ejektorin nastareiät ja jäähdytyskanavat
Tuuletuleet ja monimutkaiset profiilit
Erikoistuneet sovellukset
Leimaus kuolee ja progressiiviset die -komponentit
Tarkkuus rei'itys- ja kuoleprofiilit, joissa on tiukat välineet
Kapenevat pinnat asianmukaisten luonnoskulmien varalta
Yksi - kappaleen onkalo insertit, jotka eliminoivat kokoonpanoongelmat
Pinnan eheys ja metallurgiset näkökohdat
Langan EDM -prosessi tuottaa ainutlaatuisia pintaominaisuuksia, jotka erottavat sen tavanomaisista koneistusmenetelmistä, joilla on tärkeitä vaikutuksia muotin ruiskutusvalmistajan sovelluksiin. Leikkauspinta koostuu uudelleenteknisestä kerroksesta, joka tunnetaan myös nimellä valkoinen kerros, joka kattaa lämpö -, joka siirtyy muuttumattomaan perusmateriaaliin.
Laadita kerros
Tyypillisesti 5-50 mikrometriä paksuuteen riippuen leikkausparametreista, jotka koostuvat nopeasti jähmettyneestä materiaalista muuttuneella mikrorakenteella. Tällä kerroksella on usein lisääntynyt kovuus nopeasta jäähdytysnopeudesta, mutta se voi sisältää mikrohalkeamia ja jäännösvetojännityksiä.
Lämpö - vaikuttanut vyöhyke
Ulottuu uudelleenkerroksen ulkopuolelle, mikä osoittaa mikrorakenteellisia muutoksia sulattamatta. Kovetetuissa työkaluteräksissä tämä vyöhyke voi osoittaa karkaisuvaikutuksia, jotka vähentävät kovuutta hieman. Laajuus riippuu pääasiassa purkausenergiasta ja leikkausnopeudesta.
Pinnan topografia
Eroaa pohjimmiltaan mekaanisesti koneistetuista pinnoista, ja siinä on satunnainen kuvio päällekkäisistä purkauskraatteista. Tämä isotrooppinen tekstuuri tarjoaa erinomaiset öljynpidätysominaisuudet, jotka ovat hyödyllisiä liukuville pinnoille muottisovelluksissa.
Laadunvalvonta- ja mittaustekniikat
Johdonmukaisen laadun varmistaminen Wire EDM -operaatioissa vaatii kattavia mittaus- ja tarkastusmenetelmiä, jotka on räätälöity muotin ruiskutusvalmistajan vaatimuksiin. Mittatarkkuusvarmistus käyttää tyypillisesti koordinaattimittauskoneita, jotka kykenevät havaitsemaan mikrometrien variaatiot kompleksin kolmen - mittageometrian välillä.
Mittasuhde
Koordinaattimittauskoneet (CMMS) mikrometrillä - tason tarkkuus kompleksisille 3D -geometrioille. Nämä järjestelmät tarjoavat yksityiskohtaisia raportteja CAD -mallien ulottuvuudesta.
Pinta -analyysi
Kosketus- tai optinen profilometria kvantifioi karheusparametrit. EDM -pintojen satunnainen luonne vaatii riittävät näytteenottopituudet ja useita mittauspaikkoja.
Geometrinen toleranssin tarkistus
Laser -interferometria ja elektroniset tasot havaitsevat minuutin geometriset poikkeamat, jotka vaikuttavat tasuuteen, kohtisuorisuuteen ja rinnakkaisuuteen.
Edistyneitä tarkastustekniikoita
Kerroskerroksen paksuuden ja eheyden tarkastus käyttää metallografisia tekniikoita, mukaan lukien risti - leikkaus, kiillotus ja mikroskooppinen tutkimus. Skannauselektronimikroskopia paljastaa pinnan morfologian ja potentiaaliset viat suurella suurennuksella, kun taas energia - dispergoiva spektroskopia tunnistaa EDM -prosessista johtuvat koostumuksen muutokset. Nämä analyyttiset tekniikat osoittautuvat korvaamattomiksi prosessien optimoinnille ja vianetsinnästä vaativien homeen ruiskutusvalmistajan sovelluksissa, joissa pinnan eheys vaikuttaa suoraan homeen suorituskykyyn ja pitkäikäisyyteen.
Edistyneet strategiat tuottavuuden parantamiseksi
Tuottavuuden maksimointi langan EDM -toiminnoissa vaatii useiden toisiinsa liittyvien tekijöiden systemaattisen optimoinnin. Muotin ruiskutusvalmistajien tilojen osalta leikkuunopeuden tasapainottaminen laatuvaatimuksilla vaatii taloudellisten ja teknisten rajoitusten huolellista tarkastelua.
Mukautuvat ohjausjärjestelmät
Seuraa jatkuvasti leikkausolosuhteita ja säädä parametreja automaattisesti. Nämä järjestelmät havaitsevat alkavat kysymykset ja toteuttavat korjaavia toimia, lisäämällä nopeuksia 20–40% vähentäen samalla johdon rikkoutumista muotin ruiskutusvalmistajien toiminnoissa.
Multi - läpäisy strategiat
Optimoi kauppa - pois nopeuden ja laadun välillä useiden leikkauskulutusten strategisen käytön avulla. Karkeat kulkut maksimoivat poistoasteet viimeistelyjen aikana saavuttaa vaadittava pinnan laatu.
Valvontatoiminta
Ota jatkuva tuotanto käyttöön ei -- työaikoina automaattisella lankakierteellä ja hienostuneella valvonnalla. Integrointi robottikäsittelyyn mahdollistaa valot - valmistus.

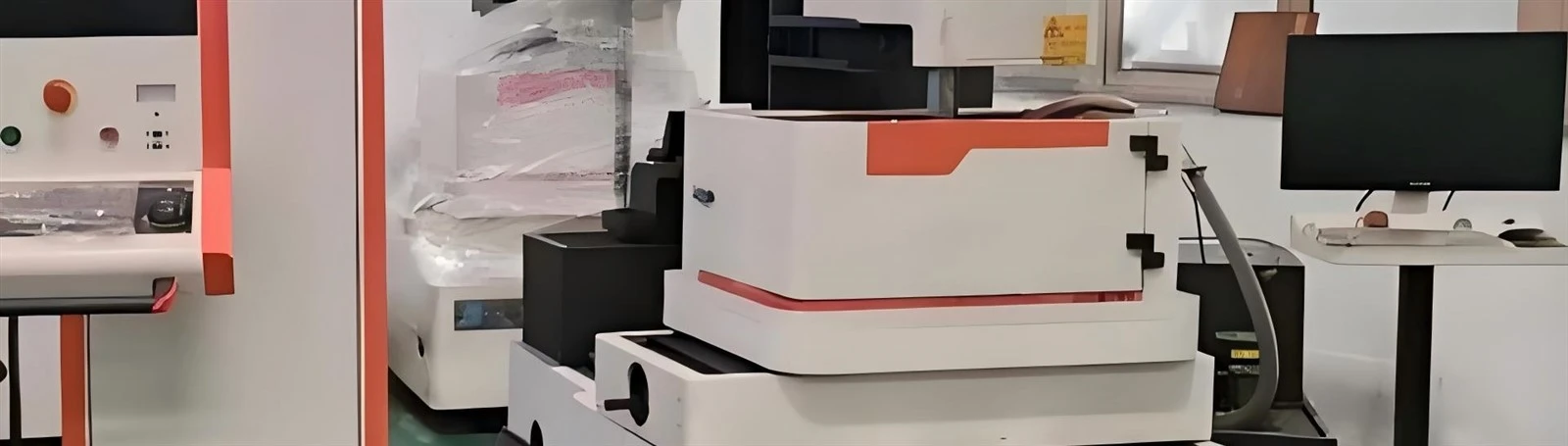

Automaattinen langan EDM -tuotantokenno, joka parantaa tuottavuutta muotin ruiskutusvalmistajan tiloissa
Yleisten haasteiden vianmääritys
Teknologisesta kehityksestä huolimatta Wire EDM -operaatiot kohtaavat toisinaan haasteita, jotka vaativat systemaattista diagnoosia ja ratkaisua. Yleisten ongelmien ja niiden ratkaisujen ymmärtäminen mahdollistaa nopean vastauksen, minimoimalla muotin ruiskutusvalmistajien tuotannon häiriöt.
Langan rikkoutuminen
Yleisin toimintahaaste monilla mahdollisilla syillä:
- Liialliset leikkausparametrit
- Huonot huuhteluolosuhteet
- Mekaaniset kysymykset
- Työkappaleen aineelliset ongelmat
Huono pinta
Voi johtua useista tekijöistä:
- Epävakaat leikkausolosuhteet
- Saastunut dielektrinen neste
- Kuluneet lankaoppaat
- Sopimaton parametrien valinta
Ulottuvuus
Mahdollisiin syihin sisältyy:
- Virheelliset korvausarvot
- Koneen geometriset virheet
- Lämpövaikutukset
- Työkappaleen stressin lievitys leikkauksen aikana
Kehityssuuntaukset ja nousevat tekniikat
Wire EDM -teknologian kehitys käsittelee edelleen muotin ruiskutusvalmistajan toiminnan eteneviä tarpeita maailmanlaajuisesti. Useat nousevat suuntaukset lupaavat parantaa edelleen kykyjä ja tuottavuutta tulevina vuosina.
Keinotekoisen älykkyyden integraatio
Koneoppimisalgoritmit mahdollistavat leikkausparametrien ennustavan optimoinnin kertyneeseen prosessitietoon perustuen. Nämä järjestelmät analysoivat laajoja tietojoukkoja, tunnistamalla optimaaliset parametriyhdistelmät tietyille materiaaleille ja geometrioille.
Hybridivalmistusjärjestelmät
Yhdistämällä johdin EDM täydentävään tekniikkaan, kuten jyrsintä tai hionta yhdellä alustalla, eliminoi useita asennuksia ja vähentää tuotantoaikaa. Erityisen arvokasta monimutkaisissa muottikomponenteissa, jotka vaativat useita valmistusprosesseja.
Edistyneet vaijerimateriaalit
Yhdistelmäjohdot, jotka sisältävät korkeat - johtavuusympäristöt, joissa on kuluminen - kestävät pinnoitteet mahdollistavat nopeamman leikkauksen säilyttäen samalla korkean pinnan laadun. Hyödyllinen muotin ruiskutusvalmistajan toiminnan käsittelyyn haastavia materiaaleja.
Ympäristön kestävyys
Parannetut dielektriset kierrätysjärjestelmät ja vähentynyt energiankulutusstrategiat. Edistynyt suodatus mahdollistaa pidentyneen dielektrisen käyttöiän säilyttäen samalla suorituskykyä, vähentäen kustannuksia ja ympäristövaikutuksia.
