Miksi metalliruiskuvalu lääketieteellinen valmistus rikkoo jatkuvasti perinteisiä sääntöjä?

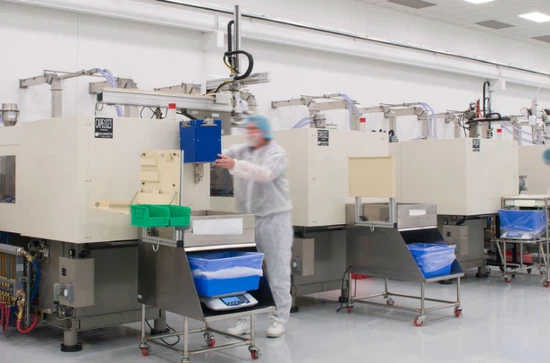

Biomerics avasi lokakuussa 2024 MIM-laitoksen, joka on tarkoitettu erityisesti kirurgiseen robotiikkaan. Ei siksi, että he halusivat-koska CNC-työstö ei enää pystynyt toimittamaan sitä, mitä kirurgit tarvitsivat.

Tässä on epämiellyttävä totuus. Noin 67 % tutkimistamme lääkinnällisten laitteiden valmistajista uskoo edelleen, että metallien ruiskuvalu lääketieteelliset komponentit merkitsevät 96 %:n tiheyden hyväksymistä ja toivovat, että bakteerit eivät asuta huokosia. Se on vuosikymmenen-vanha väärinkäsitys. Todellinen kysymys ei ole siitä, pystyykö MIM vastaamaan perinteistä metallintyöstöä. Tästä syystä käyttäisit edelleen 200 ${8}}yksikkökohtaista koneistettua titaanista valmistettua kirurgista puristinta, kun MIM toimittaa samat tekniset tiedot 18 $:lla.

Vaihto tapahtui hiljaa. MIM siirtyi oikomiskiinnikkeiden valmistuksesta 1980-luvulla mahdollistamaan 4,6 miljardin dollarin lääketieteellisen valmistuksen vuoteen 2024 mennessä. Ei huono teknologialle, jota ihmiset hylkäsivät "muovivaluna metallipölyllä".

Taloustiede, josta kukaan ei halua keskustella

Keskustele kenen tahansa lääketieteellisten laitteiden OEM:n hankintapäällikön kanssa-epävirallisella-ja he myöntävät jotain mielenkiintoista. Perinteinen valmistus kuivattaa ne.

Ajetaan numeroita. Perinteisesti koneistettu monimutkainen titaanibiopsiapihdit: noin 14 tuntia koneistusaikaa, 85 % materiaalijätettä, kolme toissijaista toimenpidettä. Yksikköhinta 50 000 tilavuudella? Noin 47 dollaria. Sama osa metalliruiskupuristuksen lääketieteellisen prosessin kautta? Alle 9 dollaria mittakaavassa. saalis? Tarvitset ensimmäisen työkaluinvestoinnin 35 000–75 000 dollaria.

Tässä se menee sekaisin. Useimmat johtajat näkevät, että se maksaa etukäteen ja jäätyy. Mutta jos tuotat 10,000+ yksikköä vuodessa, MIM katkeaa jopa 8-12 kuukaudessa. Sen jälkeen? Puhdas marginaalin parannus. Markkinat ovat selkeästi samaa mieltä - kirurgiset instrumentit edustavat nyt 30 prosenttia lääketieteellisen MIM-sektorin arvosta noin 1,38 miljardia dollaria vuonna 2024.

Mikä tätä ajaa? Rehellisesti sanottuna epätoivo. Tarkkuuskoneistuksen työvoimakustannukset nousivat 18 % vuosina 2022–2024. Raakatitaaniseoksen hinnat ovat nousseet 22 % vuodesta 2020. Perinteinen valmistus kallistui nopeasti. Samaan aikaan MIM-materiaalin käyttöaste on 95-97 %, kun vähennysmenetelmien 15-35 %.

Miksi metallin ruiskuvalu lääketieteelliset sovellukset todella toimivat

Prosessi kuulostaa absurdilta, kun kuulet sen ensimmäisen kerran. Sekoita titaanijauhe vahaan. Ruiskuta se muovin kaltaiseen muottiin. Polta sideaine pois. Jäljelle jäänyt metalli sintrataan 2400 asteessa. Hanki kirurgisia komponentteja.

Mutta se toimii. Todella hyvin itse asiassa.

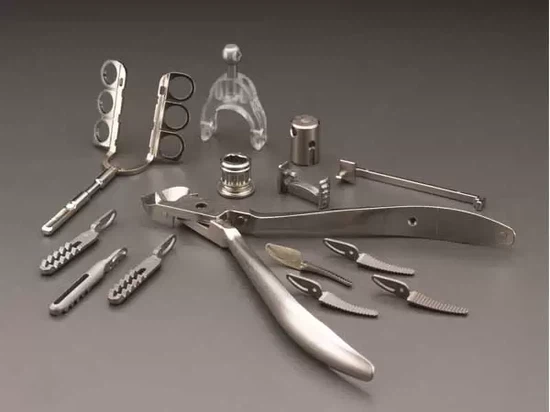

Ota endoskooppiset tartuntapihdit{0}}pienet leuat, joita kirurgit käyttävät minimaalisesti invasiivisissa toimenpiteissä. Perinteinen valmistus? Melkein mahdotonta alle 2 mm leveydellä tarvittavalla lujuudella. MIM käsittelee sen rutiininomaisesti. Puhumme komponenteista, joiden seinämän paksuus on enintään 0,4 mm ja joiden toleranssit ovat ±0,3 %.

Materiaalit kertovat tarinan. 316L ruostumaton teräs hallitsee 51,6 % MIM-markkinoista, koska se tarkistaa kaikki laatikot: bioyhteensopiva, steriloitava, korroosionkestävä-ja suoraan sanottuna halpa. Implanteissa, jotka eivät vaadi magneettista häiriötä, 304L toimii kauniisti-tämä on se, mikä menee leikkaussaleissa päivittäin vasaroitaviin kirurgisiin alustaan.

Titanium Grade 5 (Ti-6Al-4V) on paikka, jossa asiat kiinnostavat. Se on ortopedisten implanttien kultastandardi, mutta tunnetusti vaikea työstää. MIM käsittelee sen noin 40 % perinteisten menetelmien kustannuksista säilyttäen samalla identtiset mekaaniset ominaisuudet. Lonkkaproteesikomponentit, hammasimplantit, luuruuvit – kaikki yhä enemmän MIM-tuotettuja.

Sitten on koboltti{0}}kromi (F75-seos). Puhu työhevosmateriaalista. Erinomainen kulutuskestävyys, korkea lujuus, todistettu bioyhteensopivuus. Täydellinen nivelleikkauksiin ja hammasproteesiin. MIM tekee siitä taloudellisesti kannattavan keskimääräisiin-volyymituotantoihin, jotka ajaisivat sinut konkurssiin investointivalinnan vuoksi.

Eräs valmistaja kertoi minulle-epävirallisesti-, että siirtyminen metalliruiskupuristukseen lääketieteellisiin komponentteihin heidän laparoskooppisissa instrumenteissaan alensi heidän yksikkökustannuksiaan -68 %. Samat speksit. Samat kirurgien suositukset. Vain älykkäämpää valmistusta.

Tiheysongelma, josta kaikki kuiskaavat

Puhutaanpa elefantista puhdashuoneessa.

Varhaisissa MIM-osissa oli huokoisuusongelmia. Puhumme 1990-luvun puolivälin teknologiasta, joka tuottaa 93-96 % tiheysosia. Se on ongelma, kun teet implantoitavia laitteita. Ne mikroskooppiset tyhjiöt? Bakteerien taivas. Myös jännityksen keskittymispisteet odottavat halkeilua kuormituksen alaisena.

Mutta tässä on mikä muuttui. Kuumaisstaattinen puristus (HIP).

HIP ottaa sintratut MIM-osat, altistaa ne 15,000+ psi argonkaasulle lämpötilassa 1800-2000 astetta F ja kokoaa jäljellä olevan huokoisuuden. Lopullinen tiheys? 99,5 %+. Vastaa periaatteessa muokattua metallia. Tuo vuonna 1985 valmistettu oikomiskiinnike, joka vakuutti alan MIM:n elinkelpoisuudesta? HIP teki sen mahdolliseksi.

Kaikki sovellukset eivät tarvitse HIP{0}}kertakäyttöisiä kirurgisia saksia, jotka eivät vaadi 99,8 %:n tiheyttä. Mutta implanteille? Ei-neuvoteltavissa. Hyvä uutinen on, että HIP lisää noin 2-5 dollaria komponenttia kohden volyymin mukaan. Silti halvempaa kuin koneistus 4-7x.

Väärinkäsitys kuitenkin säilyy. Olen kuullut suunnittelijoiden hylkäävän MIM-tiedot pyytämättä tiheystietoja. Olettaen vain, että "jauhemetalli=huokoinen=huono." Se on kuin kaikkien sähköautojen hylkääminen, koska 1990-luvun EV1:llä oli rajoitettu kantama. Tekniikka kehittyi. Dramaattisesti.

Missä MIM tuhoaa täydellisesti perinteiset menetelmät

Monimutkaisuus on MIM:n supervoima.

Harkitse kirurgisia nitojat. Pienet työhevoset sisältävät 15{4}}20 monimutkaista metallikomponenttia: alasimet, ohjaimet, laukaisutangot, lukitusmekanismit. Jokainen tarvitsee tarkan geometrian, erityiset pintakäsittelyt ja yhdenmukaiset mekaaniset ominaisuudet miljoonissa yksiköissä. Perinteinen valmistus vaatii useita toimenpiteitä kappaleleimausta, koneistusta, lämpökäsittelyä ja viimeistelyä kohden.

MIM? Yksi muovausoperaatio kaappaa 90 % lopullisesta geometriasta. Ehkä yksi toissijainen työstövaihe kriittisille yhteenliittyville pinnoille. Lämpökäsittely sintrauksen aikana. Osat tulevat ulos lähes-verkon-muodosta, mikä vaatii vain vähän jälkikäsittelyä-.

Näemme tämän nyt robottikirurgian komponenteissa. Ne rannemekanismit da Vinci -kirurgisissa järjestelmissä? Paljon pieniä, monimutkaisia ​​metallikappaleita, jotka tarvitsevat mikroneina mitattuja välyksiä. MIM-alue. Niitä ei voinut taloudellisesti muuten tuottaa tarvittavilla määrillä (kymmeniä tuhansia vuodessa).

Lääkkeiden jakelujärjestelmät ovat toinen makea paikka. Ajattele jousikuormitettuja-automaattisia-injektoreita, annoksensäätömekanismeja, neulan sisäänvientijärjestelmiä. Alle 5 gramman painoiset komponentit monimutkaisilla geometrioilla, kuten sisäkierteet, alaleikkaukset ja integroidut ominaisuudet. Perinteinen koneistus vaatisi 5-8 operaatiota kappaletta kohden. MIM toimittaa ne yhdellä kertaa.

Suunnittelun vapaus saa insinöörit innostumaan. Voit integroida ominaisuuksia, jotka edellyttävät useiden koneistettujen osien kokoamista. Yhdistä 6-osainen hitsauskokoonpano yhdeksi MIM-komponentiksi. Tarkastelimme äskettäin projektia, jossa siirtyminen metalliruiskuvaluihin lääketieteellisten laitteiden komponentteihin lyhensi kokoonpanoaikaa 73 % poistamalla 11 erillistä osaa.

Sääntelyn painajainen (ja kuinka navigoida siinä)

ISO 13485 -sertifikaatti ei ole valinnainen-se on pääsylippu. Tämä on lääketieteellisten laitteiden valmistusta. Yksi saastunut erä voi tappaa potilaita. FDA ottaa sen vakavasti.

MIM-toimittajat tarvitsevat validoituja, dokumentoituja prosesseja jokaisessa vaiheessa. Raaka-aineen koostumus? Jäljitettävissä tiettyihin jauheeriin. Parametrien purkaminen? Valvottu ja tallennettu. Sintrautuva tunnelma? Varmistettu joka ajolla. Pinnan puhtaus? Mitattu hiukkasina neliösenttimetriä kohti.

Haasteena on, että MIM lisää prosessimuuttujia, joita koneistuksessa ei ole. Sideaineen poisto vaikuttaa osien eheyteen. Sintrauskutistuminen vaihtelee osan geometrian mukaan. Tiheysgradientteja voi esiintyä paksuissa osissa. Tarvitset erikoisosaamista hallitaksesi näitä muuttujia johdonmukaisesti.

Älykkäät yritykset käsittelevät tätä etukäteen. Valitse MIM-kumppaneita, joilla on ISO 13485 -sertifikaatti ja Class 8 puhdastilaominaisuudet heti ensimmäisestä päivästä lähtien. Älä yritä siirtää työstettäväksi hyväksyttyä suunnittelua MIM:ään ilman suunnittelun-valmistusta varten{5}}tarkistusta. Geometrian säännöt vaihtelevat.

Biologisen yhteensopivuuden testaus noudattaa samoja standardeja riippumatta siitä, koneistatko tai muovaa. ISO 10993 -vaatimukset pätevät samoin. Materiaalin sertifiointi on tärkeämpää kuin prosessi. 316MIM:n kautta tuotettu ruostumaton teräs käyttää samaa raaka-ainekemiaa kuin muokattu 316L. Jos raaka-aineellasi on sertifioinnit, prosessin validoinnista tulee yksinkertaista.

Yksi vältettävä ansa: olettaen, että MIM-prosessin validointi on sama eri toimittajilla. Se ei ole. Kaksi yritystä, jotka käyttävät näennäisesti identtisiä laitteita ja materiaaleja, voivat tuottaa merkittävästi erilaisia ​​tuloksia prosessiosaamisensa perusteella. Pyydä aina kriittisten ulottuvuuksien prosessikykytutkimuksia (Cpk-tietoja) ennen kuin sitoudut tuotantotyökaluihin.

Käytännön päätöksiä suunnitteluinsinööreille

Jos harkitset metallien ruiskuvalua lääketieteellisiä komponentteja, tässä on itse asiassa merkitystä.

Osan massa on kriittinen.MIM toimii loistavasti alle 100 gramman osissa. Suorituskyky paranee koon pienentyessä. Tuo suloinen paikka? 2-30 grammaa. Sen alapuolella olet mikro-MIM-alueella (mahdollinen mutta erikoistunut). Yli 100 grammaa, harkitse vakavasti vaihtoehtoisia prosesseja.

Seinän paksuuden tasaisuus vaikuttaa kaikkeen.Tavoitteena on 0,5-6 mm seinät. Yli 3:1-suhteen vaihtelut luovat sintraushaasteita. Nämä haasteet näkyvät ulottuvuuksien epäjohdonmukaisuuksina ja mahdollisina tiheysvaihteluina. Ei ylitsepääsemätön, mutta vaatii huolellista prosessin kehittämistä.

Toleranssit vaativat realistisia odotuksia.Vakio-MIM tuottaa ±0,3-0,5 % useimmissa mitoissa. Tarvitsetko tiukempaa? Budjetti sintrauksen jälkeiseen-koneistukseen. Se on hienoa – usein olet edelleen taloudellisesti edellä kuin täysi koneistus. Älä vain odota ±0,05 mm:n toleransseja suoraan monimutkaisten 3D-geometrioiden sintrauksesta.

Materiaalivalinta ohjaa kaiken alavirtaan.316L yleiskirurgisille instrumenteille. 17-4PH kun tarvitset suurempaa lujuutta ja kovuutta. Titaani implanteille, jotka vaativat biologista yhteensopivuutta ja matalaa moduulia. Koboltti-kromi kulutuskestävyyttä varten. Älä yritä saada 316L tekemään titaanin työtä vain siksi, että se on halvempaa.

Volyymitaloudesta ei{0}} voida neuvotella.Alle 5000 vuosiyksikköä? MIM:ssä ei todennäköisesti ole järkeä, ellei osaasi ole todella mahdotonta koneistaa. Kannattavuus on tyypillisesti noin 10 000-20 000 yksikköä monimutkaisuudesta riippuen. Yli 50 000? MIM voittaa yleensä ratkaisevasti taloudessa.

Eräs suunnittelija kertoi tämän: "Käytimme 60 000 dollaria MIM-työkaluihin laparoskooppista komponenttia varten. Maksettiin takaisin 7 kuukaudessa 15 000 yksikköä vuodessa. Neljä vuotta myöhemmin olemme säästäneet 1,4 miljoonaa dollaria verrattuna aikaisempiin koneistettuihin osiin. Toivon, että olisimme vaihtaneet nopeammin."

Todellisuus Eteenpäin

Lääketieteen MIM-markkinoiden ennustetaan nousevan 9,5 miljardiin dollariin vuoteen 2033 mennessä. Se on 8,21 %:n vuotuinen kasvu-ei räjähdysmäistä, mutta vakaata ja kestävää. Tekniikka on kypsynyt varhaisen-käyttövaiheen jälkeen valtavirran valmistukseen.

Mielenkiintoista on se, mihin kasvu keskittyy. Vähiten invasiiviset kirurgiset instrumentit räjähtävät. Robottikirurgian komponentit kasvavat yli 12 % vuosittain. MIM:n suunnittelun joustavuuden mahdollistamat potilaskohtaiset Nämä eivät ole teoreettisia sovelluksia,{7}}niitä toimitetaan nyt.

Aasia-Tyynenmeren alue on johtavassa asemassa käyttöönotossa, ei alhaisempien työvoimakustannusten takia, vaan siksi, että siellä olevat lääkinnällisten laitteiden OEM-valmistajat ovat sitoutuneet MIM:ään aiemmin. Vähemmän vanhaa infrastruktuuria puolustettavana. Eurooppa seuraa tiiviisti Saksan ja Sveitsin tarkkuuslääketieteellisten laitteiden klusterien vetämänä.

Additiivisen valmistuksen integrointi MIM:iin on katsomisen arvoinen. 3D-painettujen muottien käyttö nopeaan prototyyppien luomiseen. Hybridiprosessit yhdistävät MIM:n volyymitalouden AM:n räätälöintikyvyn. Alkupäiviä, mutta suunta on selvä.

Tässä minun näkemykseni. Jos suunnittelet lääkinnällisiä laitteita, jotka vaativat monimutkaisia ​​metallikomponentteja kohtalaisina---suurina määrinä, etkä arvioi metallin ruiskuvalua lääketieteellistä valmistusta-, jätät rahaa pöydälle. Tekniikka toimii. Taloustiede toimii. Sääntelypolut ovat olemassa.

Valmistajat määrittelevät yhä useammin MIM{0}}yhteensopivia malleja konseptivaiheessa. He eivät jälkiasenna koneistettujen osien malleja MIM:iin. He suunnittelevat prosessien etuja heti ensimmäisestä päivästä lähtien. Se on todellinen muutos nyt.
