Mitkä ovat ruiskuvalumuotojen yhteiset ruiskutusmekanismit?

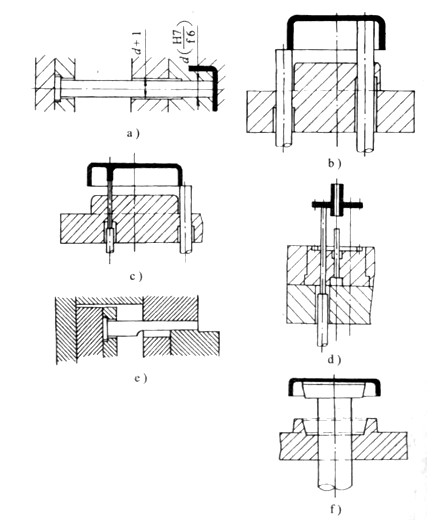

Yhdistetty työntövoiman muoto on esitetty kuvassa 1. Hyväksy työntötanko muotti, kokoonpano on yksinkertaisin, asennusvapauden valinta on suuri ja se soveltuu eniten laatikon runko-osaan. Ejektorikärjen muoto on pyöristetty, , nelikulmaiset, suorakulmion muotoiset ja muut muodot. Kiinalaisten muovisten ruiskuvalumuottien (GB4169.1 ~ 4169-84) standardi on pyöreän koukkujen taso.

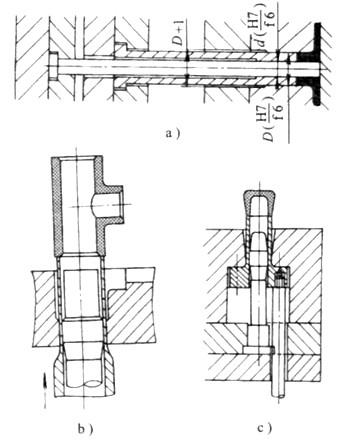

Ejektorikappaleen yhdistetty muoto on esitetty kuviossa 2. Pyöreät muoviosat, joissa on reikiä keskeltä, tai pyöreät ulkonevat muoviosat, joissa on reikiä. Työntöosien tulisi välttää keskusydintä ja työntää työntöputkea.

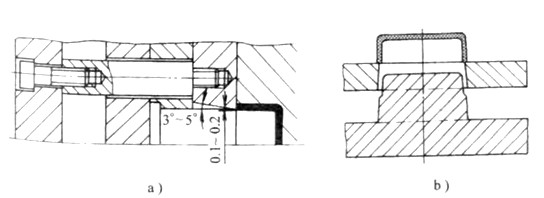

Työntölevyn yhdistetty muoto on esitetty kuvassa 3, jota käytetään usein laatikkotyyppien poistamiseen. Koska yläosa on muovisen osan reunassa, yläosa on vahva ja luotettava.

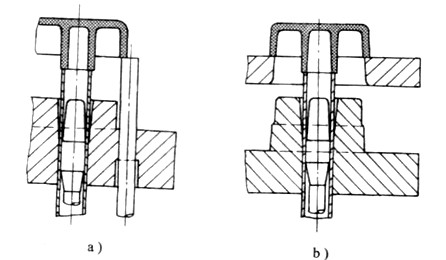

Työntöaukko, työntöputki ja työntölevy yhdistetään ejektorimekanismiin, kuten kuvassa 4.FIG. A: ta käytetään yhdessä työntötanko- ja työntöputken kanssa, ja kuv. B: tä käytetään yhdessä työntölevyn ja työntöputken kanssa.
Kuva 1 työnnä sauvasuutinmekanismi.
KUVA. 2 työntöputken irrotusmekanismia.
KUVA. 3 irrotusmekanismia.

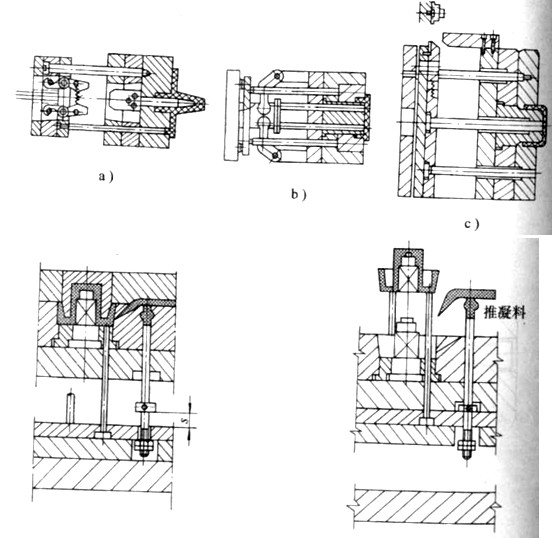

Kun toimenpide ei voi tehdä muovisia osia muotista, se voi käyttää sekundaarista irrotusmekanismia. Toissijainen irrotusmekanismi on monessa muodossa, kuten kuvassa 5 on esitetty.
KUVA. 4 työntötanko, työntöputki ja työntölevyn niveltymekanismi.
Kuva 5 toissijainen ulostyöntömekanismi.
